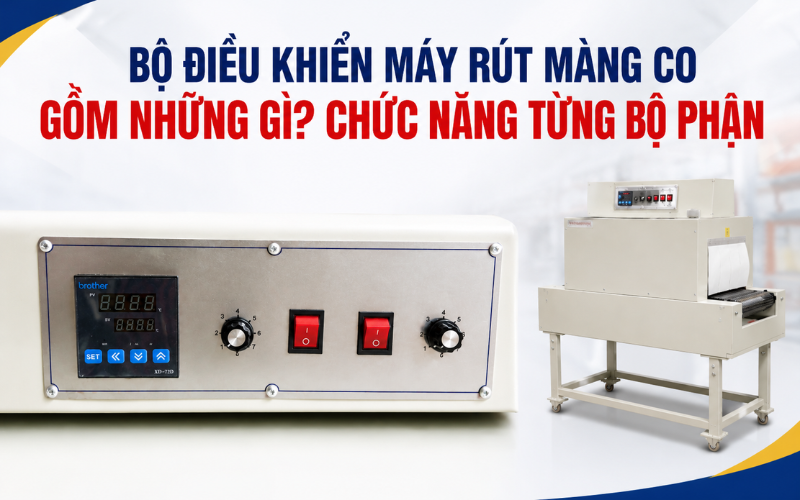

Bộ điều khiển máy rút màng co gồm những gì? Chức năng từng bộ phận

03/09/2026Lượt xem: 73

0/5 (0 votes)

Bộ điều khiển là cụm giúp người vận hành thiết lập và kiểm soát các thông số quan trọng của máy rút màng co như nhiệt độ buồng co, tốc độ băng tải, hệ thống gia nhiệt và quạt tuần hoàn. Tùy model, cách bố trí và số lượng linh kiện có thể khác nhau nhưng về cơ bản đều xoay quanh các nhóm điều khiển chính dưới đây.

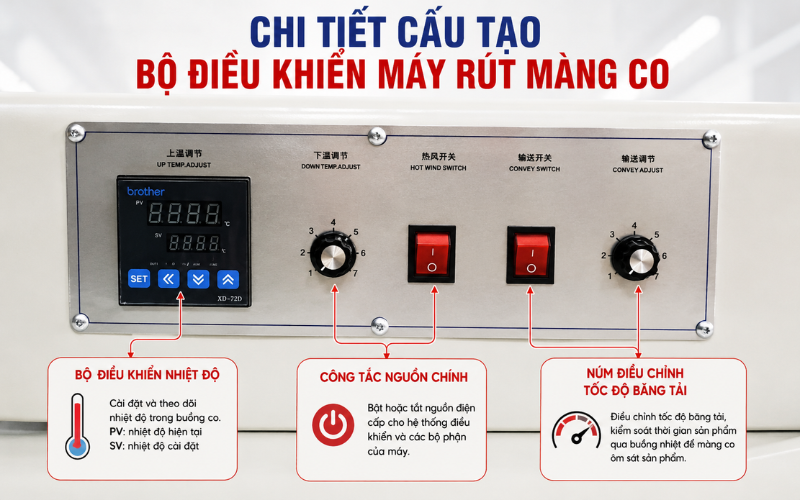

1. Chi tiết cấu tạo bộ điều khiển máy rút màng co

Trên các dòng máy rút màng co sử dụng buồng nhiệt, bảng điều khiển thường được bố trí ở mặt trước hoặc phía trên thân máy để người vận hành dễ dàng theo dõi và điều chỉnh. Một số model có thể chia thành nhiều khu vực điều khiển riêng cho băng tải và buồng nhiệt.

a. Công tắc nguồn chính

Công tắc nguồn có nhiệm vụ đóng hoặc ngắt nguồn điện cấp cho hệ thống điều khiển của máy. Khi bật nguồn, các mạch điều khiển và những hệ thống được thiết kế khởi động cùng nguồn sẽ được cấp điện.
Một số máy còn sử dụng aptomat hoặc cầu dao bảo vệ đi kèm để tăng khả năng bảo vệ hệ thống điện khi xảy ra sự cố. Cấu hình cụ thể phụ thuộc vào từng model.

b. Bộ điều khiển nhiệt độ

Người vận hành sử dụng bộ điều khiển này để cài đặt nhiệt độ mong muốn và theo dõi nhiệt độ thực tế trong buồng co. Nhiều bộ điều khiển hiển thị đồng thời giá trị nhiệt độ thực tế và nhiệt độ cài đặt. Một số model sử dụng ký hiệu PV cho nhiệt độ hiện tại và SV cho nhiệt độ đặt.

c. Núm hoặc bộ điều chỉnh tốc độ băng tải

Bộ phận này kiểm soát tốc độ di chuyển của sản phẩm qua buồng nhiệt. Tốc độ càng phù hợp thì sản phẩm càng có đủ thời gian tiếp xúc với luồng khí nóng để màng co ôm sát bề mặt.
Một số máy sử dụng núm chỉnh tốc độ, trong khi các model khác có bộ điều khiển tốc độ điện tử hoặc mạch điều khiển motor riêng.

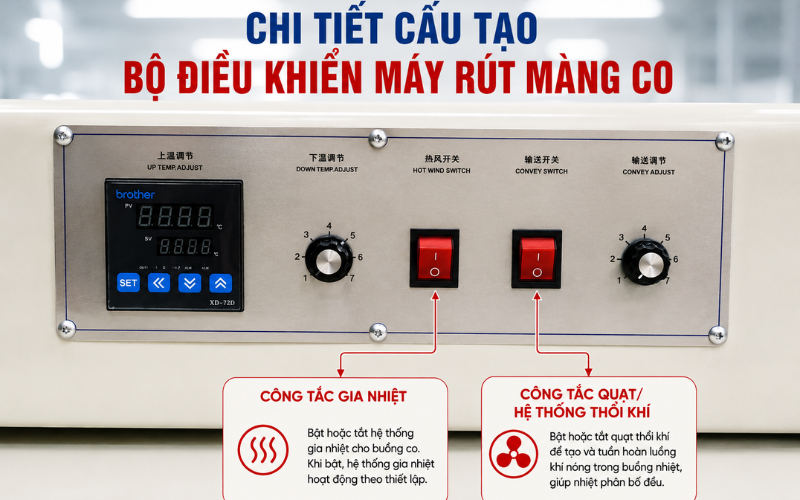

d. Công tắc gia nhiệt

Công tắc gia nhiệt dùng để bật hoặc tắt hệ thống tạo nhiệt cho buồng co. Khi bật, nguồn điều khiển sẽ cho phép các bộ phận gia nhiệt hoạt động theo thiết lập của bộ điều khiển nhiệt độ.

e. Công tắc quạt hoặc hệ thống thổi khí

Quạt có nhiệm vụ tạo và tuần hoàn luồng khí nóng bên trong buồng nhiệt. Nhờ đó, nhiệt được phân bố đến khu vực sản phẩm thay vì chỉ tập trung tại vị trí gần thanh nhiệt.
Tùy thiết kế máy, bảng điều khiển có thể có công tắc bật/tắt quạt hoặc thêm bộ điều chỉnh tốc độ quạt.

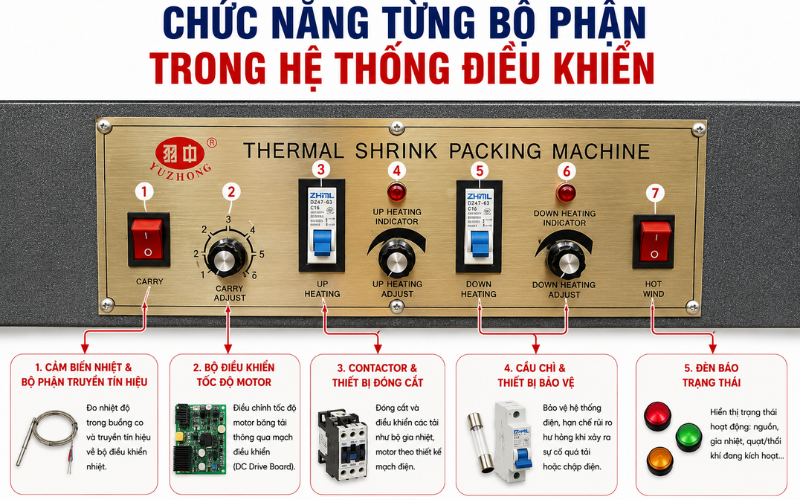

2. Chức năng từng bộ phận trong hệ thống điều khiển

Cấu tạo bộ điều khiển máy bọc màng co còn liên quan đến các linh kiện bên trong giúp nhận tín hiệu, xử lý và truyền lệnh đến hệ thống gia nhiệt, motor băng tải và quạt.

a. Cảm biến nhiệt và bộ phận truyền tín hiệu

Cảm biến nhiệt thường gặp ở một số dòng máy rút màng co nhiệt , có nhiệm vụ đo nhiệt độ trong khu vực cần kiểm soát rồi truyền tín hiệu về bộ điều khiển nhiệt.
Bộ điều khiển dựa trên tín hiệu này để theo dõi nhiệt độ thực tế và điều khiển hệ thống gia nhiệt theo giá trị cài đặt.

b. Bộ điều khiển tốc độ motor

Bên cạnh núm chỉnh tốc độ bên ngoài, bên trong máy có thể có mạch điều khiển hoặc bộ điều tốc để thay đổi tốc độ motor băng tải.
Ví dụ, máy sử dụng DC Drive Board để điều khiển tốc độ motor. Vì vậy, núm điều chỉnh trên bảng điều khiển thực chất là giao diện để người dùng đưa ra mức tốc độ, còn mạch điều khiển thực hiện việc điều chỉnh motor.

c. Contactor và thiết bị đóng cắt

Contactor là thiết bị đóng cắt điện được sử dụng để điều khiển các tải như bộ gia nhiệt hoặc motor theo thiết kế mạch điện của máy. Trong các máy rút màng co công nghiệp, contactor thường nằm bên trong tủ điện thay vì nằm trực tiếp trên mặt bảng điều khiển.

d. Cầu chì và thiết bị bảo vệ

Cầu chì, aptomat hoặc thiết bị bảo vệ quá tải giúp hạn chế nguy cơ hư hỏng khi hệ thống điện xảy ra tình trạng bất thường.

e. Đèn báo trạng thái

Đèn báo giúp người vận hành nhận biết nhanh tình trạng hoạt động của máy, chẳng hạn nguồn đã được cấp, hệ thống gia nhiệt đang hoạt động hoặc hệ thống thổi khí đang được kích hoạt.

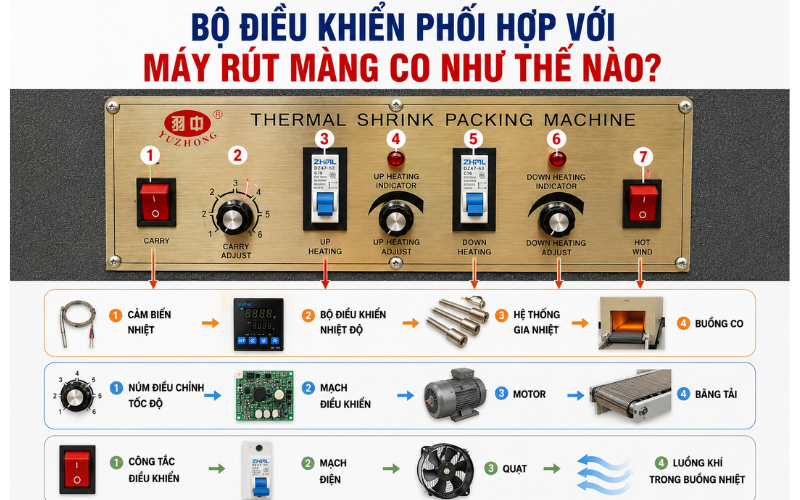

3. Bộ điều khiển phối hợp với máy rút màng co như thế nào?

Các bộ phận trong bảng điều khiển không hoạt động độc lập mà phối hợp thành một hệ thống. Có thể hình dung theo chuỗi:
Cảm biến nhiệt → bộ điều khiển nhiệt độ → hệ thống gia nhiệt → buồng co
Núm điều chỉnh tốc độ → mạch điều khiển → motor → băng tải
Công tắc điều khiển → mạch điện → quạt → luồng khí trong buồng nhiệt

Nhờ sự phối hợp này, người vận hành có thể điều chỉnh nhiệt độ và tốc độ băng tải để phù hợp với loại màng và sản phẩm cần đóng gói.

Nên lưu ý rằng cấu tạo bộ điều khiển máy rút màng co không hoàn toàn giống nhau giữa các model. Máy nhỏ có thể chỉ gồm công tắc nguồn, bộ chỉnh nhiệt và núm chỉnh tốc độ, trong khi máy công nghiệp có thể bổ sung bộ điều khiển quạt, nút dừng khẩn cấp, thiết bị bảo vệ và các mạch điều khiển chuyên dụng.
