Trong các dây chuyền đóng gói công nghiệp và logistics hiện đại, máy đóng đai tự động có khung vòm (cổng vòm) đóng vai trò quan trọng giúp tối ưu hóa tốc độ đóng gói, cắt giảm nhân công và nâng cao tính thẩm mỹ cho kiện hàng. Tuy nhiên, một trong những sai lầm kỹ thuật phổ biến nhất của doanh nghiệp khi đầu tư thiết bị này là chọn sai kích thước khung vòm, dẫn đến tình trạng va chạm gây móp méo kiện hàng, kẹt dây đai hoặc lãng phí chi phí đầu tư.
Bài viết này, Hải Minh xin hướng dẫn chi tiết cách chọn kích thước khung vòm máy đóng đai tự động chuẩn xác, tối ưu hóa quy trình vận hành và hạn chế tối đa rủi ro kỹ thuật cho doanh nghiệp của bạn.
1. Khung vòm máy đóng đai tự động là gì? Vai trò
Trước khi đi sâu vào các bước tính toán kích thước, chúng ta cần hiểu rõ kết cấu và cơ chế vận hành của bộ phận này trong máy đóng đai tự động:
- Cấu tạo: Khung vòm là hệ thống đường ray định hướng hình chữ nhật bao quanh khu vực làm việc của bàn máy. Bên trong khung vòm tích hợp rãnh dẫn dây cùng cơ chế cơ khí bẩy nhả dây đai.
- Nguyên lý hoạt động: Khi kích hoạt chu kỳ đóng đai, hệ thống mô-tơ phóng dây đai PP/PET theo rãnh vòm bao quanh kiện hàng. Sau đó, máy tự động rút dây, siết chặt, hàn ma sát nhiệt và cắt dây đai chỉ trong khoảng 1.5 – 3 giây/chu kỳ.
- Tại sao kích thước khung vòm lại quyết định hiệu suất?
+ Nếu vòm máy quá nhỏ: Kiện hàng không thể chui qua, gây tắc nghẽn dây chuyền hoặc làm móp góc thùng carton.
+ Nếu vòm máy quá lớn: Quãng đường phóng và rút dây dài hơn cần thiết, làm giảm năng suất ca làm việc, gia tăng tỉ lệ sụt dây/xoắn dây đai trong rãnh.

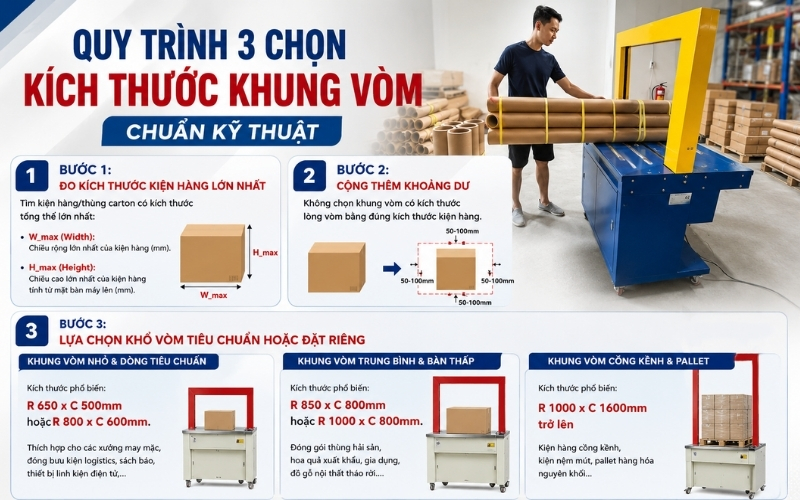

2. Quy trình 3 chọn kích thước khung vòm chuẩn kỹ thuật
Để đảm bảo máy đóng đai vận hành trơn tru, không gặp sự cố kẹt hàng hay hỏng rãnh phóng dây, bạn cần thực hiện theo các bước kỹ thuật tiêu chuẩn dưới đây: Bước 1: Đo kích thước kiện hàng lớn nhất
Doanh nghiệp thường sản xuất nhiều quy cách sản phẩm khác nhau. Hãy tìm kiện hàng hoặc thùng carton có kích thước tổng thể lớn nhất đi qua dây chuyền:
- W_max (Width): Chiều rộng lớn nhất của kiện hàng (mm).
- H_max (Height): Chiều cao lớn nhất của kiện hàng tính từ mặt bàn máy lên (mm).
Bước 2: Cộng thêm khoảng dư
- Tuyệt đối không chọn khung vòm có kích thước lòng vòm bằng đúng kích thước kiện hàng. Trong quá trình di chuyển trên băng tải, hàng hóa có thể bị xô lệch, phồng nhẹ hoặc nghiêng.
- Khoảng dư 50 – 100mm mỗi chiều (tương đương 5 – 10cm) giúp kiện hàng di chuyển tự động qua vòm một cách trơn tru, không bị ma sát vào thành vòm gây kẹt hàng hoặc làm hư hỏng mắt thần cảm biến.
Bước 3: Lựa chọn khổ vòm tiêu chuẩn hoặc đặt riêng
Dựa vào kết quả tính toán, bạn tiến hành chọn khung vòm theo các nhóm kích thước trên thị trường:
*** Khung vòm nhỏ & dòng tiêu chuẩn
- Kích thước phổ biến: Rộng 650 x Cao 500 mm hoặc Rộng 800 x Cao 600 mm.
- Ứng dụng: Thích hợp cho các xưởng may mặc, đóng bưu kiện logistics, sách báo, thiết bị linh kiện điện tử, thùng carton kích thước vừa và nhỏ.
*** Khung vòm trung bình & bàn thấp
- Kích thước phổ biến: Rộng 850 x Cao 800 mm hoặc Rộng 1000 x Cao 800 mm.
- Ứng dụng: Đóng gói thùng hải sản, thùng hoa quả xuất khẩu, mặt hàng gia dụng, đồ gỗ nội thất tháo rời.
*** Khung vòm cồng kềnh & pallet
- Kích thước phổ biến: Rộng 1000 x Cao 1600 mm trở lên (hoặc các dòng máy đóng đai pallet tự động vòm cao).
- Ứng dụng: Kiện hàng cồng kềnh, kiện nệm mút, pallet hàng hóa nguyên khối trong nhà máy sản xuất vật liệu xây dựng, hóa chất.

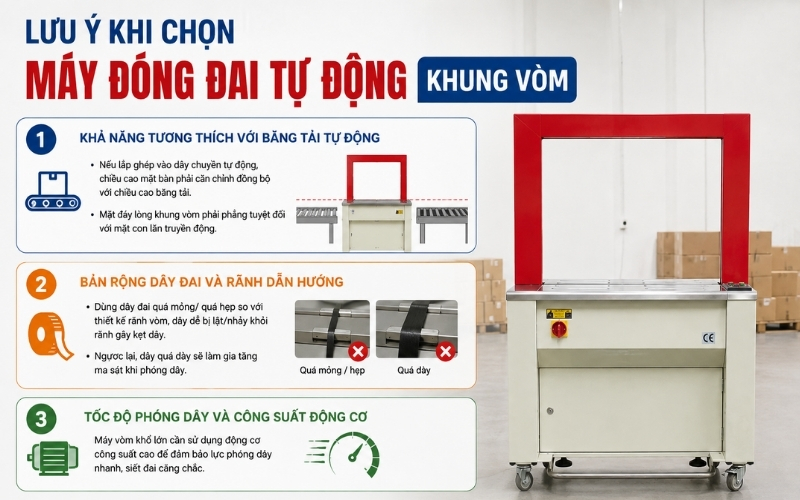

Việc lựa chọn đúng kích thước khung vòm không chỉ giúp kiện hàng di chuyển thuận lợi mà còn đảm bảo các bộ phận như rãnh phóng dây, cảm biến và cụm siết đai hoạt động chính xác. Nếu muốn hiểu rõ hơn cấu tạo máy đóng đai tự động và chức năng của từng bộ phận, bạn có thể tham khảo thêm bài viết này để có cơ sở lựa chọn thiết bị phù hợp với dây chuyền đóng gói. 3. Lưu ý khi chọn máy đóng đai tự động khung vòm
Bên cạnh thông số chiều rộng và chiều cao của vòm, người quản lý kỹ thuật cần đặc biệt chú ý đến 3 yếu tố tích hợp sau:
3.1. Khả năng tương thích với băng tải tự động
- Nếu thiết bị này được lắp ghép vào dây chuyền sản xuất tự động (sử dụng băng tải con lăn hoặc băng tải cao su), chiều cao mặt bàn máy (Table Height) phải căn chỉnh đồng bộ với chiều cao băng tải.
- Mặt đáy lòng khung vòm phải phẳng tuyệt đối với mặt con lăn truyền động để tránh hiện tượng gờ chắn làm dội ngược kiện hàng.
3.2. Bản rộng dây đai và rãnh dẫn hướng
- Mỗi hệ thống khung vòm được thiết kế rãnh dẫn hướng cố định dành riêng cho bản rộng dây đai nhựa PP hoặc PET (phổ biến từ 9mm, 12mm đến 15mm).
- Nếu dùng dây đai quá mỏng hoặc quá hẹp so với thiết kế rãnh vòm, dây dễ bị lật hoặc nhảy khỏi rãnh gây kẹt dây. Ngược lại, dây quá dày sẽ làm gia tăng ma sát khi phóng dây.
3.3. Tốc độ phóng dây và công suất động cơ
Khung vòm càng lớn thì hành trình phóng dây đai càng dài. Do đó, các dòng máy vòm khổ lớn cần sử dụng động cơ công suất cao để đảm bảo lực phóng dây nhanh, siết đai căng chắc mà không làm tăng thời gian chu kỳ đóng gói.
Nắm rõ cách chọn kích thước khung vòm máy đóng đai thùng bằng quy tắc đo kiện hàng lớn nhất + cộng khoảng hở 50–100mm là chìa khóa giúp doanh nghiệp tối ưu dây chuyền đóng gói, vận hành liên tục và không lo sự cố kẹt hàng. Hãy liên hệ ngay với Siêu thị Hải Minh để nhận tư vấn giải pháp thiết bị chuẩn kỹ thuật và báo giá ưu đãi nhất cho nhà xưởng của bạn!
