Máy đóng đai là một trong những thiết bị không thể thiếu trong các hoạt động đóng gói, lưu kho và vận chuyển hàng hóa hiện nay. Chỉ với vài giây thao tác, máy có thể siết chặt dây đai quanh kiện hàng, giúp cố định sản phẩm chắc chắn và giảm thiểu rủi ro trong quá trình vận chuyển.
Tuy nhiên, không phải ai cũng hiểu rõ thiết bị này được cấu tạo từ những bộ phận nào và hoạt động ra sao để tạo nên những mối đai bền chắc. Hãy cùng tìm hiểu chi tiết cấu tạo và nguyên lý hoạt động của máy đóng đai qua bài viết dưới đây. 1. Vai trò của máy đóng đai trong chuỗi cung ứng
Trước khi đi sâu vào các chi tiết kỹ thuật, chúng ta cần hiểu rõ bản chất của thiết bị. Máy đóng đai (hay máy siết đai) là thiết bị đóng gói chuyên dụng được thiết kế để căng, siết chặt và cố định hàng hóa bằng dây đai nhựa (PP, PET) hoặc dây đai thép.
Thiết bị này hoạt động dựa trên cơ chế vòng dây quanh kiện hàng, siết chặt bằng lực cơ học từ động cơ điện hoặc áp lực khí nén, sau đó tiến hành hàn nhiệt ma sát, nhiệt điện hoặc dùng chốt kim loại (bọ sắt) để nối cố định hai đầu dây đai lại với nhau. Việc ứng dụng công nghệ này giúp:
- Gia tăng tốc độ đóng gói gấp 5 - 10 lần so với thao tác thủ công.
- Đảm bảo lực siết đồng đều trên mọi kiện hàng, bảo vệ tối đa cấu trúc bưu kiện.
- Tối ưu hóa không gian lưu kho và nâng cao tính chuyên nghiệp cho sản phẩm khi xuất xưởng.

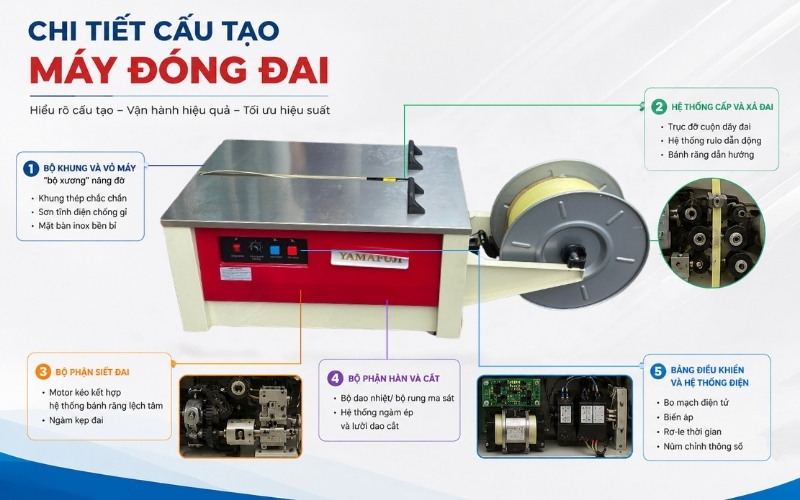

2. Chi tiết cấu tạo tổng quan của máy đóng đai
Mặc dù trên thị trường có rất nhiều kiểu dáng và chủng loại khác nhau, song về mặt kỹ thuật, hầu hết các loại máy đóng đai tiêu chuẩn đều được chia thành 2 phần nền tảng cơ bản: Phần cơ khí và Phần điều khiển.
2.1. Bộ khung và vỏ máy (Hệ thống chịu lực)
Vỏ và khung máy đóng vai trò là "bộ xương" nâng đỡ toàn bộ hệ thống động cơ và linh kiện cơ điện tử bên trong.
- Chất liệu: Thường được làm từ thép carbon dày sơn tĩnh điện cao cấp hoặc Inox (thường là Inox 201 hoặc Inox 304 đối với các dòng máy dùng trong ngành thực phẩm, thủy sản).
- Chức năng: Giúp máy chịu được tải trọng lớn của các kiện hàng đặt lên mặt bàn, chống rung lắc khi motor siết dây ở tốc độ cao, đồng thời bảo vệ các linh kiện bên trong khỏi bụi bẩn, ẩm mốc của môi trường nhà xưởng.
2.2. Hệ thống cấp và xả đai (Hệ thống dẫn hướng)
Đây là bộ phận chịu trách nhiệm quản lý vòng vòng đời của cuộn dây đai trong suốt chu kỳ đóng gói.
- Thành phần: Bao gồm trục đỡ cuộn dây đai (tích hợp phanh hãm chống rối dây), hệ thống rulo dẫn động và các bánh răng dẫn hướng.
- Chức năng: Khi máy vận hành, hệ thống này sẽ nhả dây đai từ cuộn, luồn và đẩy dây đi theo một quỹ đạo chính xác xung quanh thùng hàng hoặc phóng qua khung vòm (đối với máy tự động).
2.3. Bộ phận siết đai (Hệ thống tạo lực)
Độ chắc chắn của mối đai phụ thuộc hoàn toàn vào cơ cấu kỹ thuật này.
- Thành phần: Bao gồm motor kéo (động cơ điện xoay chiều AC hoặc động cơ một chiều DC công suất lớn) kết hợp với hệ thống bánh răng lệch tâm và ngàm kẹp đai.
- Chức năng: Thực hiện chức năng kẹp chặt đầu dây đai, kéo rút ngược dây về và ép căng dây đai bám sát vào bề mặt kiện hàng theo lực siết (F) đã được thiết lập sẵn trên bo mạch.
2.4. Bộ phận hàn và cắt (hệ thống định hình mối nối)
Đối với các dòng máy đai nhựa (PP/PET), đây là module phức tạp và đòi hỏi độ chính xác cao nhất về mặt cơ khí nhiệt.
- Thành phần: Bao gồm bộ dao nhiệt (thanh gia nhiệt điện trở) hoặc bộ rung ma sát (hàn ma sát tần số cao), đi kèm với hệ thống ngàm ép và lưỡi dao cắt bằng hợp kim thép siêu cứng.
- Chức năng: Lưỡi dao nhiệt sẽ đẩy vào giữa hai lớp dây đai để làm nóng chảy cục bộ bề mặt nhựa, ngàm ép sẽ ép chặt hai đầu dây lại tạo liên kết phân tử bền vững. Ngay sau đó, lưỡi dao cắt sẽ tiến hành hạ xuống để cắt đứt phần dây thừa khỏi cuộn đai gốc.
2.5. Bảng điều khiển và hệ thống điện
Được ví như "bộ não" điều khiển mọi hành vi vận hành của máy đóng đai.
- Thành phần: Bao gồm bo mạch điện tử, biến áp, rơ-le thời gian, núm chỉnh thông số. Trên các dòng máy đóng đai tự động cao cấp, bộ phận này sử dụng bộ điều khiển lập trình PLC kết hợp với các cảm biến quang học (mắt thần) hoặc cảm biến tiệm cận.
- Chức năng: Cho phép kỹ thuật viên thiết lập chính xác các thông số: Lực siết đai, nhiệt độ hàn, thời gian làm mát mối hàn để phù hợp với từng độ dày và bản rộng của dây đai.
3. Nguyên lý hoạt động của máy đóng đai
Nguyên lý cơ bản của máy đóng đai được thực hiện qua một chu trình động học khép kín, tự động hóa cao tuần tự theo 4 bước tiêu chuẩn kỹ thuật sau:
- Bước 1 - Quấn đai: Dây đai được hệ thống bánh răng rulo đẩy qua khe máy và quấn một vòng quanh kiện hàng. Ở máy bán tự động, người vận hành sẽ cầm đầu dây luồn qua thùng hàng và đút vào khe cảm biến; ở máy tự động, dây sẽ tự động phóng theo khung vòm định hình.
- Bước 2 - Siết đai: Ngay khi cảm biến nhận diện được đầu dây đai đã vào vị trí, ngàm kẹp số 1 sẽ giữ chặt đầu dây. Động cơ siết lập tức quay ngược chiều để rút dây đai lại, thắt chặt dây đai quanh kiện hàng cho đến khi lực kéo đạt đến độ căng tiêu chuẩn đã cài đặt trên bảng điều khiển.
-Bước 3 - Hàn nhiệt/Nối đai: Khi lực siết đạt đỉnh, ngàm kẹp số 2 sẽ khóa đuôi dây đai. Lưỡi dao nhiệt điện (hoặc bộ rung ma sát) được đẩy vào giữa hai lớp dây đai trong một phần vài giây, nung chảy bề mặt tiếp xúc của chúng. Ngàm ép dưới áp lực lớn sẽ dập chặt hai mặt nhựa nóng chảy lại với nhau tạo thành mối dính bền chặt.
Bước 4 - Cắt đai: Sau khi mối hàn định hình, lưỡi dao cắt cơ khí tiếp tục hạ xuống, cắt rời phần dây nối với cuộn để kết thúc một chu kỳ đóng gói. Đồng thời, hệ thống rulo lại đảo chiều quay, phóng một đoạn dây đai mới ra sẵn ở khe máy để chuẩn bị cho chu kỳ tiếp theo.

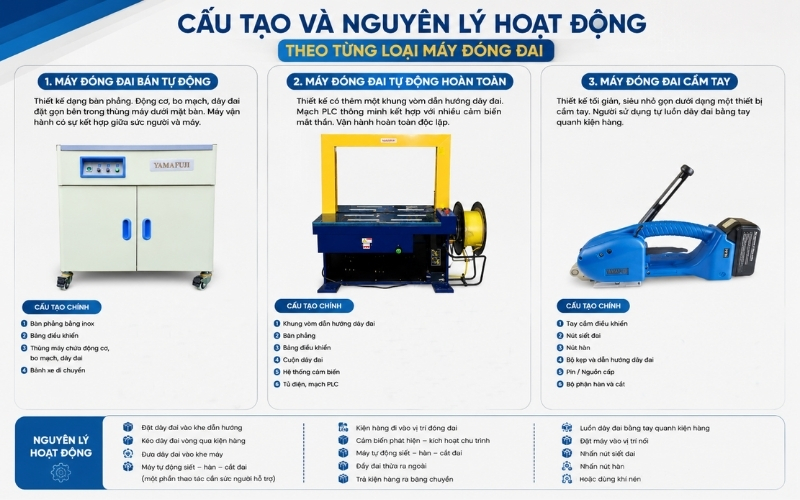

4. Cấu tạo và nguyên lý hoạt động theo từng loại máy đóng đai
Tùy thuộc vào mức độ tự động hóa và nhu cầu sử dụng thực tế của từng quy mô sản xuất, máy đóng đai được chia thành 3 dòng phổ biến với những đặc trưng cấu tạo và cơ chế vận hành riêng biệt:
4.1. Máy đóng đai bán tự động
- Cấu tạo: Thiết kế dạng bàn phẳng (bàn cao hoặc bàn thấp). Toàn bộ động cơ, bo mạch và cuộn dây đai được đặt gọn gàng bên trong thùng máy dưới mặt bàn. Mặt bàn có tích hợp các con lăn để dễ dàng di chuyển thùng hàng.
- Nguyên lý vận hành: Có sự kết hợp giữa sức người và máy. Người vận hành đặt bưu kiện lên bàn máy, dùng tay kéo dây đai luồn qua thùng hàng và cắm đầu dây vào khe thu đai. Máy sẽ tự động nhận diện bằng công tắc hành trình hoặc cảm biến quang, sau đó kích hoạt chu trình siết, hàn nhiệt và cắt đai tự động. Khi hoàn thành, máy lại phóng ra một đoạn dây đai theo chiều dài định sẵn để người dùng thao tác cho kiện tiếp theo.
4.2. Máy đóng đai tự động hoàn toàn
- Cấu tạo đặc trưng: Điểm khác biệt lớn nhất là máy có thêm một khung vòm dẫn hướng dây đai kích thước lớn (ví dụ: khung tiêu chuẩn 800 x 600mm). Hệ thống điều khiển sử dụng mạch PLC thông minh kết hợp với nhiều cảm biến mắt thần dọc theo mặt bàn hoặc tích hợp thẳng vào băng tải con lăn truyền động.
- Nguyên lý vận hành: Vận hành hoàn toàn độc lập và không cần nhân công đứng máy. Kiện hàng từ băng chuyền sản xuất chạy đến mặt bàn máy, cảm biến mắt thần phát hiện vật thể sẽ phát lệnh cho băng tải dừng lại. Máy tự động phóng dây đai chạy hết một vòng khép kín theo khung vòm, sau đó thực hiện siết căng, hàn cắt đai với tốc độ cực nhanh (chỉ từ 1 - 2 giây/sợi đai) trước khi kích hoạt băng tải đẩy thành phẩm ra ngoài.
4.3. Máy đóng đai cầm tay
- Cấu tạo đặc trưng: Thiết kế tối giản, siêu nhỏ gọn dưới dạng một thiết bị cầm tay. Dòng máy này sử dụng nguồn năng lượng từ Pin sạc Lithium-ion hiệu năng cao hoặc kết nối với hệ thống khí nén áp lực thông qua dây dẫn hơi.
- Nguyên lý vận hành: Người sử dụng tự luồn dây đai bằng tay quanh kiện hàng (thường là các pallet hàng lớn, bọc tôn, kiện gỗ hoặc các khối hàng cồng kềnh không thể đặt lên bàn máy). Sau đó, đặt máy cầm tay vào bóp bạt kẹp để luồn cả hai lớp dây vào rãnh máy.
+ Đối với máy dùng pin: Nhấn nút siết đai (motor điện sẽ rút căng dây), sau đó nhấn nút hàn (hệ thống rung ma sát tốc độ cao sinh nhiệt làm chảy mối nối nhựa và cắt dây thừa tự động).
+ Đối với máy dùng khí nén: Sử dụng áp lực hơi nén từ máy nén khí để đẩy các piston cơ khí co bóp siết đai, kết hợp dập bọ sắt ghim chặt mối nối (đối với đai thép) hoặc hàn ma sát (đối với đai nhựa PET).
Hiểu rõ cấu tạo và nguyên lý hoạt động của máy đóng đai không chỉ giúp người dùng vận hành thiết bị hiệu quả hơn mà còn thuận lợi trong việc bảo trì, sửa chữa và xử lý các sự cố thường gặp. Mỗi bộ phận trong máy đều đảm nhận một vai trò riêng, phối hợp nhịp nhàng để tạo ra những mối đai chắc chắn, đảm bảo an toàn cho hàng hóa. Hy vọng những thông tin trên đã giúp bạn có cái nhìn tổng quan hơn về thiết bị này và lựa chọn được giải pháp đóng gói phù hợp với nhu cầu sử dụng.
