Cấu tạo và nguyên lý hoạt động máy đầm cóc chạy xăng

Cấu tạo và nguyên lý hoạt động máy đầm cóc chạy xăng là điều mà rất nhiều kỹ thuật công trình quan tâm nhưng lại khó tìm được tài liệu giải thích rõ ràng, khiến việc vận hành dễ gặp lỗi và giảm hiệu quả thi công. Nếu bạn cũng đang băn khoăn tại sao máy đầm cóc lại tạo được lực đầm mạnh như vậy và cách các bộ phận phối hợp với nhau ra sao, phần nội dung bên dưới sẽ giúp bạn hiểu trọn vẹn chỉ trong vài phút.

1. Tìm hiểu chung về đầm cóc chạy xăng

1.1 Máy đầm cóc chạy xăng là gì?

Máy đầm cóc chạy xăng là thiết bị nén – đầm nền sử dụng động cơ đốt trong, thường là Honda GX100 hoặc GX160, để tạo ra lực giật dọc lớn tác động trực tiếp xuống bề mặt đất. Thiết bị này có nhiệm vụ nén chặt nền đất, đặc biệt ở những khu vực hẹp, rãnh cáp, chân cột hoặc hố móng mà những dòng đầm bàn hay đầm dùi không thể tiếp cận.

Nhờ cơ chế sinh lực theo phương thẳng đứng, máy đầm cóc tạo ra lực đầm sâu, làm chặt lớp đất từ 30–50 cm tùy loại, giúp tăng độ ổn định nền móng và hạn chế lún sau này.

1.2 Ứng dụng trong thi công nền móng

Máy đầm cóc chạy xăng được sử dụng rộng rãi trong xây dựng dân dụng, công trình giao thông, hạ tầng kỹ thuật và thi công đường ống. Một trong những ưu điểm lớn của loại máy này là động cơ xăng gọn nhẹ, dễ khởi động, không phụ thuộc vào nguồn điện nên thuận tiện cho các công trình ngoài trời hoặc vùng xa.

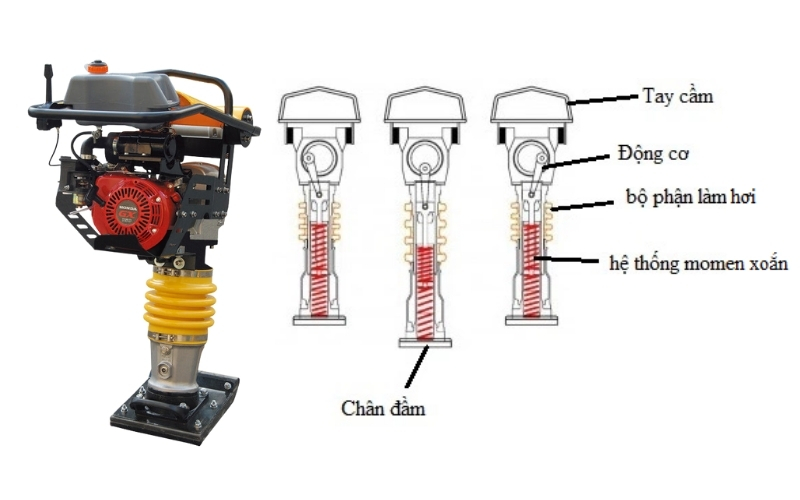

2. Cấu tạo các bộ phận máy đầm cóc chạy xăng

Cấu tạo của máy đầm cóc xăng được chia thành nhiều bộ phận, mỗi bộ phận đảm nhiệm một chức năng riêng nhưng liên kết chặt chẽ với nhau để tạo nên chu kỳ đầm mạnh và ổn định. Dưới đây là mô tả chi tiết các bộ phận thường thấy trong các dòng máy đầm cóc xăng hiện nay.

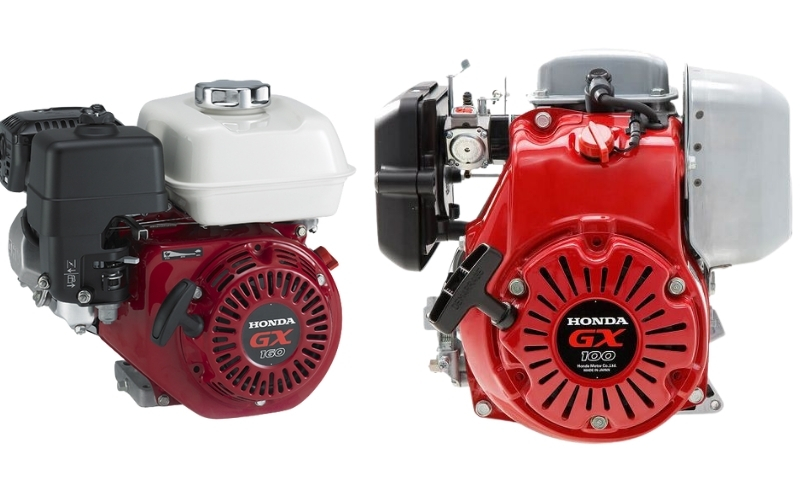

2.1 Động cơ xăng (thường dùng Honda GX160, GX100)

Động cơ là trái tim của máy đầm cóc. Động cơ 4 thì thường được sử dụng vì bền bỉ, tiết kiệm nhiên liệu và dễ bảo dưỡng. Khi động cơ hoạt động, trục khuỷu quay tạo ra chuyển động cơ học ban đầu để truyền xuống các bộ phận sinh lực đầm.

2.2 Hệ thống truyền động

Hệ thống truyền động gồm nhiều thành phần liên kết nhằm chuyển đổi lực quay từ động cơ thành lực dọc mạnh.

• Cơ cấu ly hợp: đảm nhiệm việc truyền hoặc ngắt lực từ động cơ xuống trục truyền. Khi động cơ đạt tốc độ đủ lớn, ly hợp tự động siết lại và truyền lực xuống dưới.
• Bộ phận giảm chấn: giúp hấp thụ rung lắc và giảm bớt phản lực truyền ngược lên tay cầm, bảo vệ người vận hành.
• Lò xo đàn hồi: đóng vai trò tích năng lượng và giải phóng năng lượng theo chu kỳ để tạo ra lực nén mạnh xuống chân đầm.

2.3 Buồng nén và piston đầm

Đây là khu vực tạo ra lực giật chính. Khi trục truyền chuyển động, piston sẽ liên tục bị nén rồi bật lên, tạo ra các xung lực mạnh theo chu kỳ nhanh, giúp máy đạt tần suất từ 600–700 lần đầm mỗi phút.

2.4 Chân đầm máy đầm cóc chạy xăng

Chân đầm bằng thép cứng, bọc cao su ở phần trên để giảm lực phản ngược. Đây là bộ phận trực tiếp tiếp xúc với mặt đất và truyền lực đầm sâu vào nền.

2.5 Khung bảo vệ và tay điều khiển

Khung thép bảo vệ toàn bộ động cơ và các bộ phận quan trọng bên trong. Tay điều khiển được thiết kế dạng vòng cung giúp người dùng điều khiển hướng đi và giữ thăng bằng khi máy đập mạnh.

2.6 Bình nhiên liệu & hệ thống đánh lửa

Bình nhiên liệu được đặt phía trên hoặc bên cạnh động cơ, giúp cung cấp xăng liên tục cho bộ chế hòa khí. Hệ thống đánh lửa gồm bugi, cuộn lửa và IC đánh lửa giúp tạo tia lửa đốt cháy hỗn hợp xăng – gió.

2.6 Hệ thống giảm rung cho người vận hành

Một số dòng máy cao cấp được trang bị hệ thống cao su giảm chấn hoặc lò xo phụ ở tay cầm giúp giảm mỏi tay cho người vận hành, đặc biệt khi làm việc trong thời gian dài.

Ngoài ra, toàn bộ các chi tiết trên được gọi là các bộ phận máy đầm cóc xăng, giúp thiết bị hoạt động nhịp nhàng và ổn định.

3. Nguyên lý hoạt động của máy đầm cóc chạy xăng

Máy đầm cóc hoạt động theo nguyên lý chuyển hóa lực quay thành lực giật dọc nhờ cơ cấu trục khuỷu – lò xo – piston. Dưới đây là mô tả chi tiết chu kỳ hoạt động.

3.1 Quá trình nổ – sinh công từ động cơ xăng

Khi người dùng khởi động, động cơ sẽ hút gió và xăng vào buồng đốt, bugi đánh lửa khiến hỗn hợp cháy nổ và tạo ra lực đẩy piston lên xuống. Chuyển động này làm trục khuỷu quay tạo lực đầu vào.

3.2 Cơ chế truyền lực từ trục khuỷu đến lò xo đàn hồi và chân đầm

Lực quay của trục khuỷu được truyền xuống trục truyền, ép lò xo đàn hồi tích năng lượng. Khi đạt điểm nén tối đa, lò xo bung mạnh tạo thành lực giật xuống chân đầm.

3.3 Cách tạo ra lực đầm mạnh và tần suất 600–700 lần/phút

Nhờ động cơ quay liên tục và cơ chế đàn hồi nhanh của lò xo, lực giật được tạo ra theo chu kỳ rất nhanh. Chính sự lặp lại liên tục này giúp máy đạt tần suất 600–700 nhát đầm/phút.

3.4 Chu kỳ nén – bật – dập xuống lặp lại liên tục

Khi lò xo bị ép, nó sẽ bật ngược trở lại, đẩy piston và chân đầm dập xuống đất. Sau đó, lực bật lên tiếp theo lại diễn ra theo cùng một trình tự, tạo chuỗi lực đầm liên tục.

3.5 Tại sao máy đầm cóc chạy xăng cho độ chặt cao?

Máy đầm cóc chạy xăng tạo được độ chặt cao vì lực đầm của nó đi theo phương thẳng đứng và tác động trực tiếp xuống nền đất. Khi chân đầm dập xuống, lực nén mạnh buộc các hạt đất bên dưới sắp xếp lại, ép sát vào nhau và làm giảm tối đa các khe rỗng bên trong.

Đồng thời, nhờ tần suất đầm rất nhanh (600–700 lần/phút) và biên độ giật lớn, quá trình nén diễn ra liên tục, khiến đất được nén từ bề mặt xuống tận lớp sâu hơn, tạo nên độ chặt đồng đều và ổn định. Điều này giúp nền móng cứng hơn, hạn chế lún và đảm bảo chất lượng cho các công trình phía trên.


>>> Xem thêm: So sánh chi phí vận hành giữa máy đầm cóc chạy xăng và chạy điện

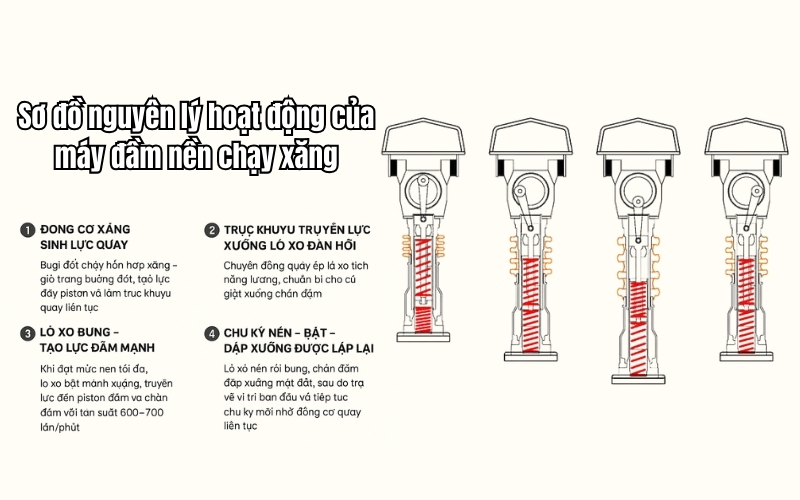

4. Sơ đồ nguyên lý hoạt động của máy đầm nền chạy xăng

Để hiểu rõ hơn cách máy đầm cóc chạy xăng tạo ra lực đầm mạnh, ta có thể hình dung toàn bộ hệ thống hoạt động như một chuỗi chuyển động liên tục từ động cơ đến chân đầm:

1. Mô phỏng chuyển động của trục khuỷu

Khi động cơ xăng hoạt động, quá trình nổ trong buồng đốt làm piston của động cơ di chuyển lên xuống. Chuyển động này được truyền sang trục khuỷu khiến nó quay đều. Trục khuỷu chính là bộ phận tạo ra chuyển động quay đầu tiên – nền tảng cho toàn bộ hoạt động của máy đầm cóc.

2. Chuyển hóa lực quay thành lực giật dọc

Từ trục khuỷu, chuyển động quay được truyền xuống hệ thanh truyền và lò xo chính. Khi trục khuỷu quay, nó ép lò xo xuống theo chu kỳ, khiến lò xo bị nén lại. Khi lực nén đạt đến giới hạn, lò xo bật ngược trở lại và tạo ra lực giật theo phương thẳng đứng. Đây chính là cơ chế giúp máy chuyển đổi chuyển động quay thành lực đập dọc đặc trưng.

3. Hoạt động của lò xo và piston đầm

Trong mỗi chu kỳ, lò xo liên tục bị nén – bung – nén – bung. Mỗi lần bung, lò xo đẩy piston đầm và chân đầm xuống đất với lực rất mạnh. Chu kỳ này diễn ra với tốc độ cao, trung bình 600–700 lần/phút, tạo ra các nhát đầm mạnh và đều, giúp nền đất được ép chặt dần.

4. Tác động trực tiếp lên mặt đất

Khi chân đầm dập xuống, lực tác động được truyền sâu vào lớp đất bên dưới. Nhờ biên độ lớn và lực giật mạnh, các hạt đất bị nén lại, khoảng rỗng giữa chúng giảm dần. Việc đầm liên tục nhiều lần giúp đất ổn định theo chiều sâu, tạo ra mặt nền vững chắc, phù hợp cho thi công móng, đặt đường ống hoặc đổ bê tông.

Nắm vững cấu tạo và nguyên lý hoạt động máy đầm cóc chạy xăng giúp bạn vận hành đúng kỹ thuật, tăng hiệu quả đầm nền và kéo dài tuổi thọ thiết bị. Nếu bạn muốn tìm hiểu thêm về cách sử dụng và lựa chọn máy phù hợp cho từng loại công trình, hãy tiếp tục theo dõi website để cập nhật những chia sẻ hữu ích và thực tế nhất.
