Khuôn đột lỗ thủy lực là gì? Cấu tạo và phân loại khuôn đột

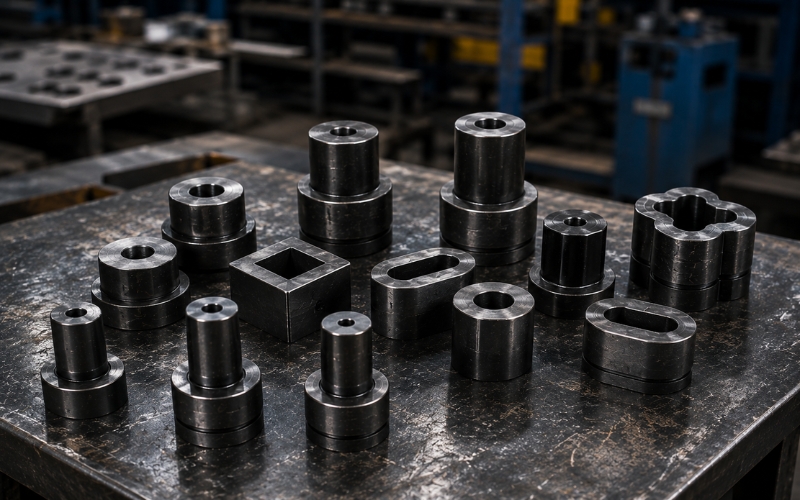

1. Khuôn đột lỗ thủy lực là gì?

Khuôn đột lỗ thủy lực là thiết bị dùng kết hợp với máy đột thủy lực để tạo lỗ trên các vật liệu kim loại như sắt, thép, inox hoặc nhôm. Thiết bị hoạt động bằng lực ép thủy lực mạnh giúp đột lỗ nhanh, chính xác và hạn chế biến dạng vật liệu.

Hiện nay, khuôn đột được sử dụng phổ biến trong ngành cơ khí, sản xuất tủ điện, gia công kết cấu thép và nhiều lĩnh vực công nghiệp khác nhờ khả năng làm việc bền bỉ và tiết kiệm thời gian.

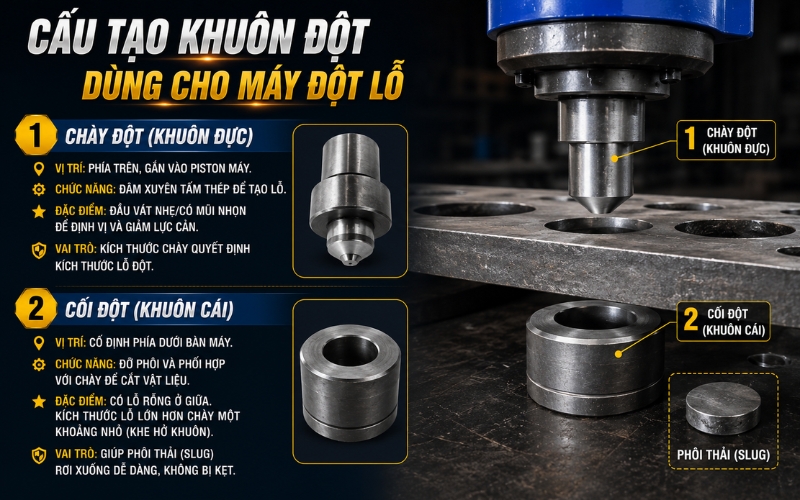

2. Cấu tạo khuôn đột dùng cho máy đột lỗ

Để hoạt động ổn định và tạo ra các đường đột sắc nét, bộ khuôn thường được cấu tạo từ nhiều chi tiết khác nhau. Mỗi bộ phận đều đóng vai trò quan trọng trong quá trình vận hành.

2.1 Chày đột (Khuôn đực)

Đây là phần nằm phía trên, được gắn trực tiếp vào piston của máy đột lỗ cầm tay. Chày có nhiệm vụ đâm xuyên qua tấm thép. Phần đầu của chày thường được vát nhẹ hoặc có mũi nhọn nhỏ ở tâm để giúp định vị vị trí đột chính xác hơn và giảm lực cản ban đầu. Kích thước chày sẽ quyết định kích thước lỗ cần đột.

2.2 Cối đột (Khuôn cái)

Nằm cố định ở phía dưới bàn máy. Cối có một lỗ rỗng ở giữa để chày đâm xuyên qua. Kích thước của lỗ trên cối thường lớn hơn chày một khoảng rất nhỏ (gọi là khe hở khuôn) để đảm bảo phôi sắt (slug) có thể rơi xuống dễ dàng mà không bị kẹt.

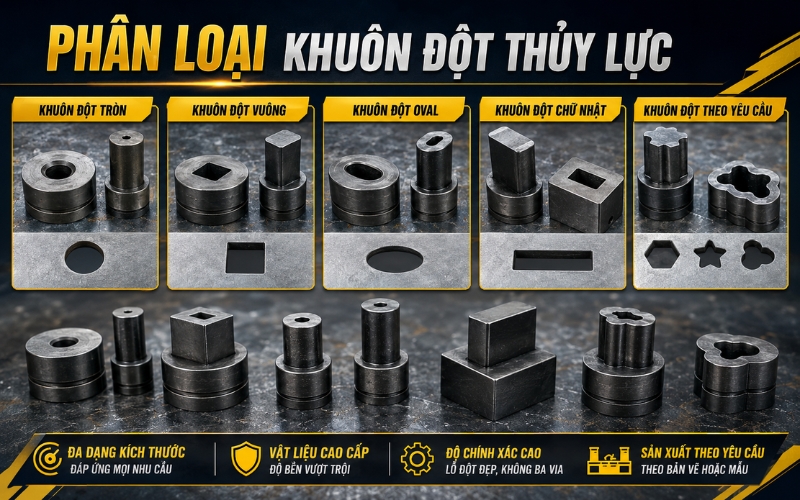

3. Phân loại khuôn đột thủy lực

Hiện nay trên thị trường có nhiều dòng khuôn khác nhau nhằm đáp ứng đa dạng nhu cầu sản xuất. Việc hiểu rõ phân loại khuôn đột thủy lực sẽ giúp người dùng lựa chọn đúng sản phẩm phù hợp với công việc.

3.1 Khuôn đột tròn

Đây là loại phổ biến nhất, thường dùng để tạo lỗ bắt bu lông, đi dây điện hoặc gia công kết cấu thép. Ưu điểm của khuôn tròn là dễ sử dụng, giá thành hợp lý và độ bền cao.

3.2 Khuôn đột vuông

Loại này được sử dụng nhiều trong sản xuất tủ điện hoặc các chi tiết cơ khí cần lỗ vuông đồng đều. Việc gia công lỗ vuông bằng máy khoan khá khó khăn nên khuôn đột là giải pháp tối ưu hơn nhiều.

3.3 Khuôn đột oval

Khuôn đột oval có thiết kế dạng bầu dục, phù hợp với những chi tiết cần khả năng điều chỉnh vị trí lắp ráp linh hoạt hơn so với lỗ tròn thông thường.

Loại khuôn này thường xuất hiện trong ngành cơ khí chế tạo máy, kết cấu thép hoặc các hệ thống cần căn chỉnh bulong khi lắp đặt. Nhờ hình dạng đặc biệt, lỗ oval giúp việc cân chỉnh dễ dàng và giảm sai số trong quá trình thi công. Để chọn đúng kích thước cho dòng máy cầm tay phổ thông, bạn có thể tham khảo hướng dẫn chọn khuôn máy đột lỗ cầm tay chuẩn kỹ thuật nhằm đảm bảo độ chính xác khi gia công.

3.4 Khuôn đột chữ nhật

Khuôn đột chữ nhật được ứng dụng nhiều trong sản xuất máng cáp, tủ điện công nghiệp, hệ thống thông gió và các kết cấu thép lớn. Ưu điểm của loại khuôn này là khả năng tạo lỗ có kích thước lớn chỉ trong một lần đột, giúp tiết kiệm thời gian gia công.

3.5 Khuôn đột theo yêu cầu

Ngoài các mẫu tiêu chuẩn, nhiều doanh nghiệp hiện nay lựa chọn đặt gia công khuôn theo bản vẽ riêng để phù hợp với đặc thù sản xuất.

Các loại khuôn thiết kế theo yêu cầu có thể tùy chỉnh về hình dạng, kích thước hoặc độ dày vật liệu cần đột. Giải pháp này đặc biệt phù hợp với các nhà máy sản xuất hàng loạt hoặc doanh nghiệp cần gia công chi tiết đặc biệt mà khuôn có sẵn không đáp ứng được.

4. Tính năng và ứng dụng của khuôn đột

Lợi thế lớn nhất của việc sử dụng khuôn dập thủy lực chính là tốc độ và sự đồng bộ. Một khi đã lắp khuôn chuẩn, bạn có thể đột hàng nghìn lỗ với kích thước giống hệt nhau mà không cần đo đạc lại.

Ứng dụng của khuôn đột vô cùng rộng rãi trong các ngành công nghiệp nặng:

- Sản xuất tủ điện: Đột lỗ trên thanh cái đồng (Busbar) đòi hỏi vết cắt phải phẳng để đảm bảo tính tiếp xúc điện tốt nhất.

- Xây dựng nhà thép tiền chế: Đột lỗ trên sắt V, sắt U, dầm I/H để liên kết các chi tiết bằng bu lông cường độ cao.

- Ngành đóng tàu: Xử lý các tấm thép dày bản lớn đòi hỏi lực ép và độ bền khuôn cực cao.

- Gia công bản mã: Tạo ra các tấm thép định hình dùng trong chân cột, cầu đường.

5. Mua khuôn đục lỗ kim loại ở đâu giá tốt?

Trong nghề cơ khí, linh kiện tiêu hao như khuôn đột thường phải thay thế định kỳ. Nếu mua phải hàng kém chất lượng (thép tạp nhiểm, nhiệt luyện không chuẩn), bạn sẽ gặp phải tình trạng mẻ khuôn hoặc gãy chày liên tục, vừa tốn tiền vừa hại máy.

Siêu Thị Hải Minh tự hào là địa chỉ cung cấp khuôn đột hàng đầu được anh em thợ tin tưởng nhờ những ưu thế vượt trội:

- Sẵn kho đa dạng kích thước: Từ lỗ tròn ϕ 6 đến ϕ 30, lỗ oval, lỗ vuông cho tất cả các dòng máy MHP, CH, SY... bạn cần size nào, Hải Minh có size đó.

- Chất liệu thép cao cấp: Khuôn tại Hải Minh được chế tạo từ thép hợp kim chịu lực, tôi cứng chuẩn xác, giúp tuổi thọ khuôn cao gấp 2-3 lần so với hàng trôi nổi.

- Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ thuật viên am hiểu về máy sẽ tư vấn cho bạn đúng loại khuôn dựa trên độ dày và loại vật liệu (inox, thép hay đồng), giúp bạn tránh tối đa rủi ro gãy khuôn do dùng sai mục đích.

- Giá cả cạnh tranh: Nhập khẩu trực tiếp giúp Hải Minh mang đến mức giá "mềm" nhất cho anh em chủ xưởng, kèm theo chính sách giao hàng nhanh chóng trên toàn quốc.

Hy vọng bài viết đã giúp bạn hiểu rõ hơn về khuôn đột lỗ thủy lực cũng như cách lựa chọn bộ khuôn phù hợp nhất cho công việc. Đầu tư một bộ khuôn chất lượng chính là cách ngắn nhất để nâng cao giá trị sản phẩm và uy tín cho xưởng cơ khí của bạn. Nếu bạn đang cần tìm hiểu thêm các thiết bị cơ khí hoặc muốn chọn mua khuôn đột phù hợp, hãy theo dõi website thường xuyên để cập nhật thêm nhiều kiến thức hữu ích và sản phẩm mới nhất.
