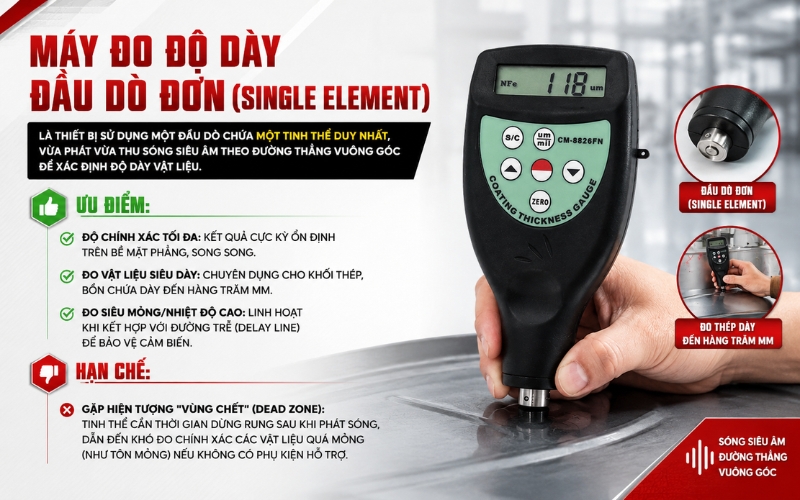

Máy đo độ dày đầu dò đơn (Single Element Thickness Gauge) là thiết bị sử dụng một đầu dò duy nhất chứa một tinh thể gốm áp điện, vừa làm nhiệm vụ phát ra sóng siêu âm, vừa thu lại sóng phản hồi từ đáy vật liệu để đo độ dày.
- Độ chính xác vượt trội: Vì không có góc nghiêng trong đường truyền sóng, kết quả đo được cực kỳ ổn định trên các bề mặt phẳng và song song.
- Khả năng đo vật liệu dày: Đây là "vũ khí" chuyên dụng để đo các khối thép dày, các bồn chứa khổng lồ hoặc các chi tiết máy có độ dày lên tới hàng trăm mm.
- Đa năng với đường trễ (Delay Line): Khi kết hợp với các thanh đệm chất liệu đặc biệt, đầu dò này có thể đo được các vật liệu siêu mỏng hoặc làm việc trong môi trường nhiệt độ cực cao mà không làm hỏng tinh thể cảm biến.
Nhược điểm lớn nhất của nó là "vùng chết" (Dead Zone). Do tinh thể cần thời gian để ngừng rung sau khi phát sóng, máy sẽ không thể nhận diện được sóng phản hồi nếu vật liệu quá mỏng. Điều này khiến việc đo các tấm tôn mỏng trở nên khó khăn nếu không có thiết bị hỗ trợ chuyên dụng.

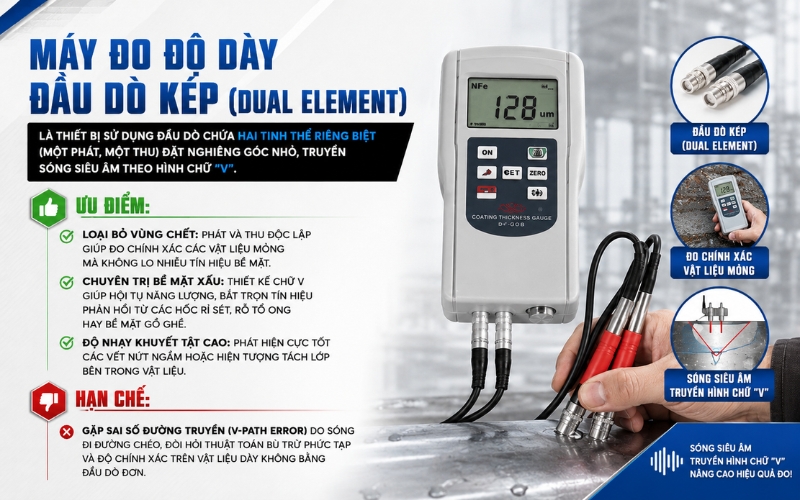

Máy đo độ dày đầu dò kép (Dual Element Thickness Gauge) là thiết bị sử dụng đầu dò chứa hai tinh thể độc lập nằm trong cùng một vỏ bọc: một tinh thể chuyên phát sóng siêu âm và một tinh thể chuyên thu sóng phản hồi.
Để tối ưu khả năng đo, hai tinh thể này được đặt nghiêng một góc nhỏ tạo thành hướng truyền sóng hình chữ "V"
- Loại bỏ vùng chết: Vì việc phát và thu diễn ra ở hai kênh riêng biệt, máy không cần đợi tinh thể ngừng rung mới thu sóng. Điều này cho phép đo các vật liệu rất mỏng một cách dễ dàng.
- Khả năng xuyên thấu bề mặt xấu: Trên những bề mặt bị rỉ sét, rỗ tổ ong (pitting), sóng siêu âm thường bị tán xạ mạnh. Thiết kế hình chữ V của đầu dò kép giúp hội tụ năng lượng vào một điểm, giúp máy đo độ dày bắt được tín hiệu phản hồi từ các hốc ăn mòn nhỏ nhất - điều mà đầu dò đơn thường bỏ sót.
- Độ nhạy cao với khuyết tật: Nó cực kỳ hiệu quả trong việc tìm kiếm các vết nứt ngầm hoặc sự tách lớp bên trong vật liệu.
Do đường truyền sóng đi theo hình chữ V thay vì đường thẳng, máy cần một thuật toán phức tạp để bù lại sai số đường truyền (V-path error). Điều này khiến độ chính xác tuyệt đối trên vật liệu dày không thể sánh bằng đầu dò đơn.
Để giúp bạn dễ dàng hình dung, hãy cùng điểm qua bảng so sánh dựa trên các tiêu chí vận hành thực tế dưới đây:
Trong thực tế, 90% các kỹ sư bảo trì tại các nhà máy lọc dầu, nhiệt điện hoặc đóng tàu sẽ chọn đầu dò kép vì mục tiêu chính của họ là kiểm tra sự hao mòn của đường ống và bồn chứa qua thời gian. Trong khi đó, các chuyên gia trong phòng Lab hoặc xưởng cơ khí chính xác sẽ ưu tiên đầu dò đơn để kiểm soát sai số ở mức Micromet.

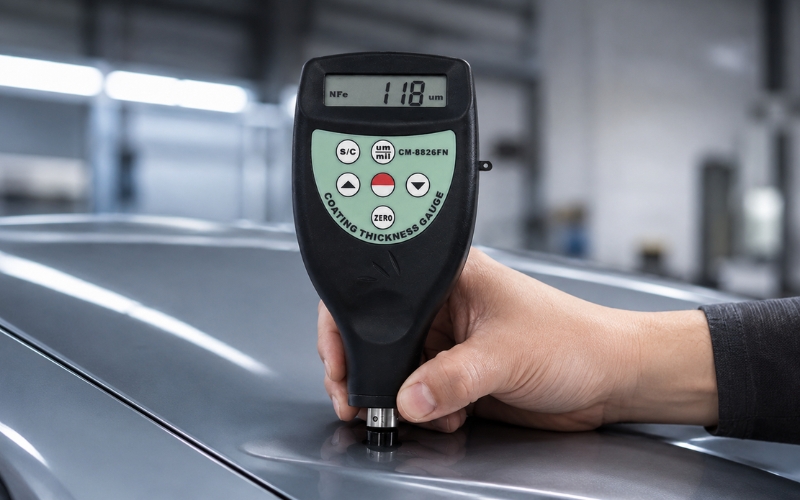

Lựa chọn sai đầu dò không chỉ làm bạn mất thời gian mà còn dẫn đến những kết luận sai lầm về an toàn thiết bị. Hãy tự trả lời các câu hỏi sau trước khi đưa ra quyết định:
- Trường hợp 1: Bạn đo vật liệu mới hay vật liệu cũ?
Nếu là vật liệu mới, bề mặt nhẵn bóng và mục tiêu là kiểm tra độ dày xuất xưởng. Hãy chọn máy đo độ dày dùng đầu dò đơn. Nếu là thiết bị đang vận hành, đã bị rỉ sét, mục tiêu là tìm xem chỗ nào mỏng nhất do bị ăn mòn. Đầu dò kép là sự lựa chọn duy nhất đúng đắn.
- Trường hợp 2: Độ dày vật liệu là bao nhiêu?
Nếu bạn cần đo các chi tiết siêu dày (trên 50mm đến 500mm), đầu dò đơn sẽ cho tín hiệu khỏe và ổn định hơn. Nếu bạn cần đo các tấm tôn, vỏ bình oxy mỏng (dưới 2mm), đầu dò kép sẽ giúp bạn tránh được lỗi "nhảy số" do vùng chết gây ra.
- Trường hợp 3: Độ chính xác kỳ vọng?
Nếu sai số cho phép của bạn là +/- 0.01mm, bạn cần đầu dò đơn kèm theo các tính năng đo chuyên sâu. Nếu sai số chấp nhận được ở mức +/- 0.1mm cho mục đích kiểm tra ăn mòn công nghiệp, đầu dò kép sẽ giúp bạn làm việc nhanh và hiệu quả hơn nhiều.
Lời khuyên từ chuyên gia: Đừng cố gắng dùng một loại đầu dò cho mọi mục đích. Nếu ngân sách cho phép, hãy đầu tư một thân máy có khả năng tương thích với cả hai loại đầu dò. Điều này sẽ giúp bạn linh hoạt trong mọi tình huống kiểm định, từ kiểm tra chất lượng đầu vào (IQC) cho đến bảo trì định kỳ (Maintenance).
Việc hiểu rõ sự khác biệt giữa đầu dò đơn và đầu dò kép là bước đầu tiên để trở thành một chuyên gia kiểm định thực thụ. Một thiết bị đúng mục đích không chỉ mang lại số liệu chính xác mà còn bảo vệ uy tín của người kỹ sư trước những quyết định an toàn quan trọng. Hy vọng những chia sẻ sâu sắc trên đây đã giúp bạn giải tỏa được những băn khoăn về hai loại công nghệ này.
