Chày đột dập là chi tiết làm việc chính trong bộ khuôn dập, có nhiệm vụ tác động lực lên phôi kim loại để tạo lỗ, cắt biên hoặc tạo hình theo thiết kế. Trong quá trình vận hành, chày phối hợp với cối tạo nên lực cắt lớn, giúp gia công vật liệu với độ chính xác cao.
Ngày nay, chày được ứng dụng rộng rãi trong nhiều ngành như sản xuất linh kiện điện tử, ô tô, xe máy, thiết bị điện, tủ điện, cơ khí chính xác và nhiều lĩnh vực công nghiệp khác.

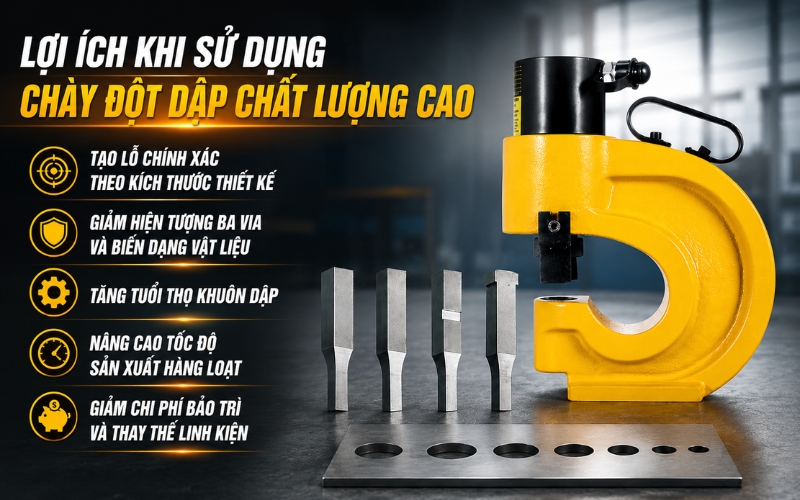

Một chày đột chất lượng sẽ mang lại nhiều lợi ích trong quá trình sản xuất như:
- Tạo lỗ chính xác theo kích thước thiết kế.
- Giảm hiện tượng ba via và biến dạng vật liệu.
- Tăng tuổi thọ khuôn dập.
- Nâng cao tốc độ sản xuất hàng loạt.
- Giảm chi phí bảo trì và thay thế linh kiện.
Đây cũng là lý do các doanh nghiệp luôn ưu tiên đầu tư vào những sản phẩm có chất lượng cao để đảm bảo hiệu quả sản xuất lâu dài.

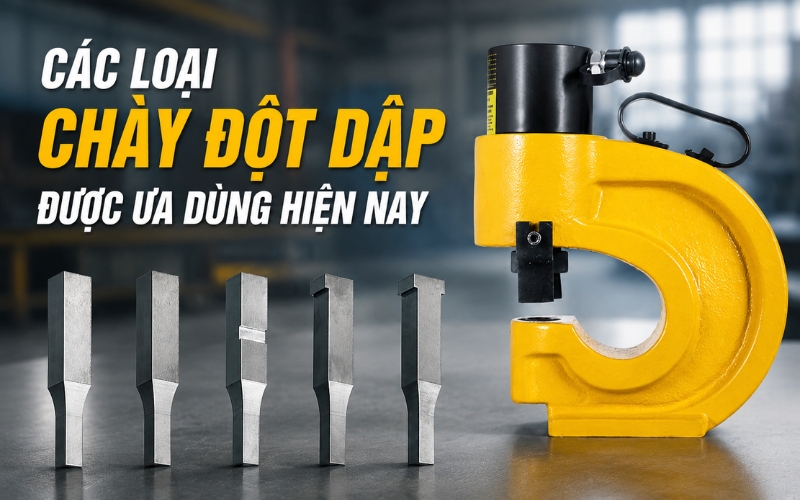

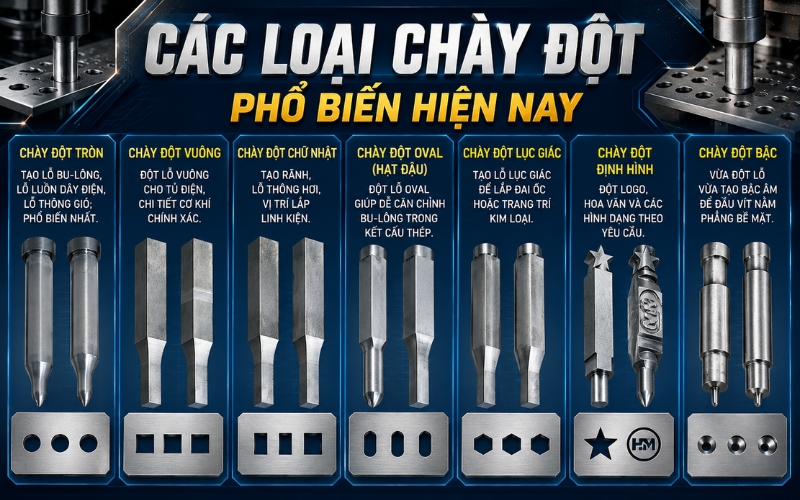

Để đáp ứng đa dạng nhu cầu gia công, các nhà sản xuất đã phát triển nhiều loại chày đột với hình dạng và kết cấu khác nhau. Mỗi loại đều sở hữu những ưu điểm riêng và được ứng dụng trong từng công đoạn sản xuất cụ thể. Dưới đây là các loại chày đột dập phổ biến hiện nay.
Đây là dòng chày đột tiêu chuẩn và được sử dụng rộng rãi nhất (chiếm tới 70% nhu cầu xưởng). Chày tròn dùng để tạo lỗ bu-lông, lỗ luồn dây điện hoặc các lỗ thông gió cơ bản. Ưu điểm của loại này là dễ chế tạo, giá thành rẻ và linh kiện thay thế luôn sẵn có.
Thường được dùng trong sản xuất tủ điện, các chi tiết liên kết cơ khí cần độ chính xác về góc cạnh. Chày vuông đòi hỏi sự căn chỉnh khắt khe hơn về độ đồng tâm với cối để tránh tình trạng mẻ góc chày khi va chạm.
Tương tự như chày vuông nhưng có kích thước cạnh không đều. Loại này thường dùng để tạo các rãnh trượt, lỗ thông hơi cho vỏ máy công nghiệp hoặc các vị trí lắp đặt linh kiện điện tử đặc thù.
Trong ngành kết cấu thép nhà tiền chế, chày đột oval là thiết bị không thể thiếu. Lỗ oval cho phép bu-lông có sự xê dịch nhất định khi lắp ráp dầm I, dầm H, giúp thợ lắp dựng dễ dàng điều chỉnh sai số của kết cấu thép.
Đây là dòng chày chuyên dụng để tạo hốc lắp đai ốc âm hoặc tạo các lỗ trang trí trên tấm kim loại. Do có nhiều cạnh, chày lục giác yêu cầu quá trình nhiệt luyện rất kỹ để các góc không bị "nhão" sau thời gian dài sử dụng.
Nếu bạn cần dập logo thương hiệu, dập các hình thù đặc biệt như ngôi sao, hoa văn trang trí, bạn sẽ cần đến chày đột lỗ đặc biệt (định hình). Những loại này thường được đặt hàng gia công theo yêu cầu riêng (OEM) bằng công nghệ CNC độ chính xác cao.
Loại chày này có thiết kế đường kính thân và đầu khác nhau. Nó thường được sử dụng để vừa tạo lỗ, vừa tạo rãnh sâu (countersink) giúp đầu vít sau khi bắt sẽ bằng phẳng với bề mặt tấm thép, tăng tính thẩm mỹ cho sản phẩm.
Dù không quá phổ biến như các dòng trên, nhưng chày đột ren là một bước tiến công nghệ giúp tạo hình miệng lỗ sẵn sàng cho việc ta-rô ren ngay lập tức trên các tấm kim loại mỏng, giảm bớt công đoạn sản xuất.

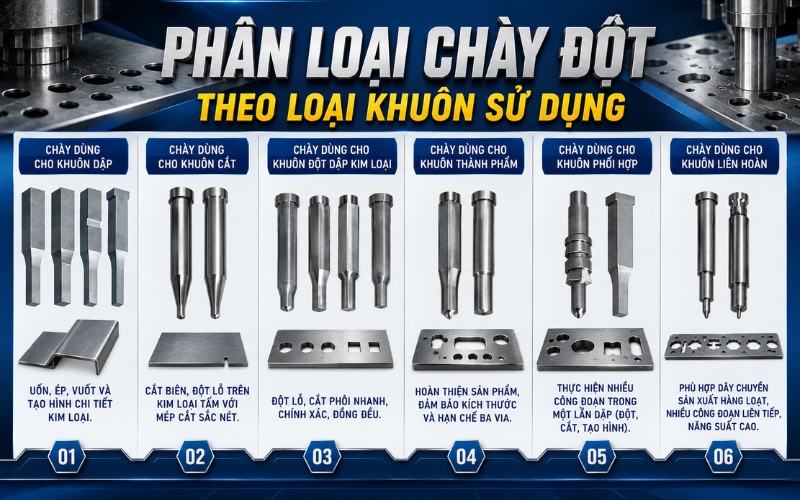

Đây là loại chày được sử dụng trong các khuôn dập tạo hình, có nhiệm vụ tác động lực lên phôi để thay đổi hình dạng vật liệu mà không loại bỏ phần kim loại. Loại chày này thường được ứng dụng trong các công đoạn uốn, ép, vuốt hoặc tạo hình các chi tiết kim loại có yêu cầu về độ chính xác và tính thẩm mỹ.
Ưu điểm của chày dùng cho khuôn dập là giúp sản phẩm giữ được kết cấu vật liệu, hạn chế hao hụt nguyên liệu và tạo ra các chi tiết có hình dạng đồng nhất. Để đạt hiệu quả gia công tối ưu, chày cần kết hợp với mũi đột thủy lực phù hợp về kích thước và vật liệu. Nếu bạn đang phân vân giữa các dòng mũi đột hiện nay, hãy tham khảo chi tiết hơn qua bài viết Phân loại mũi đột thủy lực để lựa chọn đúng sản phẩm cho từng nhu cầu gia công.
Loại chày này được thiết kế để kết hợp với cối trong quá trình cắt hoặc đột lỗ trên kim loại tấm. Khi máy hoạt động, chày sẽ tạo lực ép lớn lên vật liệu, giúp tách phôi theo đúng biên dạng đã thiết kế.
Chày dùng cho khuôn cắt thường được sử dụng trong sản xuất linh kiện điện tử, tủ điện, phụ kiện cơ khí và nhiều sản phẩm kim loại khác. Độ sắc bén của chày ảnh hưởng trực tiếp đến chất lượng mép cắt và tuổi thọ của khuôn.
Đây là loại chày chuyên thực hiện thao tác đột lỗ hoặc cắt phôi trên các tấm kim loại. Khác với khuôn tạo hình, loại chày này tập trung vào khả năng cắt nhanh, chính xác và tạo ra các lỗ có kích thước đồng đều.
Loại chày này được ứng dụng rộng rãi trong các dây chuyền sản xuất hàng loạt nhờ tốc độ gia công nhanh và khả năng làm việc liên tục.
Khuôn thành phẩm là công đoạn cuối cùng trước khi sản phẩm hoàn thiện, vì vậy chày sử dụng cho loại khuôn này đòi hỏi độ chính xác rất cao.
Ngoài khả năng cắt chính xác, chày còn phải đảm bảo kích thước, độ nhẵn bề mặt và hạn chế tối đa ba via để sản phẩm có thể đưa vào lắp ráp hoặc sử dụng ngay mà không cần gia công lại.
Khuôn phối hợp là loại khuôn có thể thực hiện nhiều công đoạn trên cùng một hành trình của máy đột dập, chẳng hạn như đột lỗ, cắt biên và tạo hình.
Do phải đảm nhiệm nhiều chức năng cùng lúc nên chày sử dụng cho khuôn phối hợp thường được thiết kế với kết cấu phức tạp và yêu cầu độ chính xác cao. Việc sử dụng loại khuôn này giúp rút ngắn thời gian sản xuất, giảm số lần thay khuôn và nâng cao năng suất.
Khuôn liên hoàn là giải pháp được sử dụng phổ biến trong sản xuất số lượng lớn. Trên cùng một bộ khuôn sẽ bố trí nhiều công đoạn liên tiếp như đột lỗ, cắt, uốn, tạo hình và hoàn thiện sản phẩm.
Ở mỗi công đoạn sẽ sử dụng một loại chày phù hợp với chức năng riêng. Khi phôi di chuyển qua từng vị trí, các chày sẽ lần lượt thực hiện nhiệm vụ của mình cho đến khi tạo ra thành phẩm hoàn chỉnh. Nhờ đó, khuôn liên hoàn mang lại năng suất cao, chất lượng đồng đều và tiết kiệm đáng kể chi phí sản xuất.
Mỗi loại chày đột đều có những đặc điểm và ứng dụng riêng, vì vậy việc lựa chọn đúng sẽ giúp nâng cao chất lượng sản phẩm, tối ưu hiệu suất gia công và kéo dài tuổi thọ khuôn. Hy vọng những thông tin trong bài viết đã giúp bạn có cái nhìn tổng quan để lựa chọn giải pháp phù hợp với nhu cầu sản xuất. Đừng quên theo dõi website để cập nhật thêm nhiều kiến thức hữu ích về khuôn dập và gia công cơ khí.
