Các phương pháp đo độ dày kim loại phổ biến hiện nay

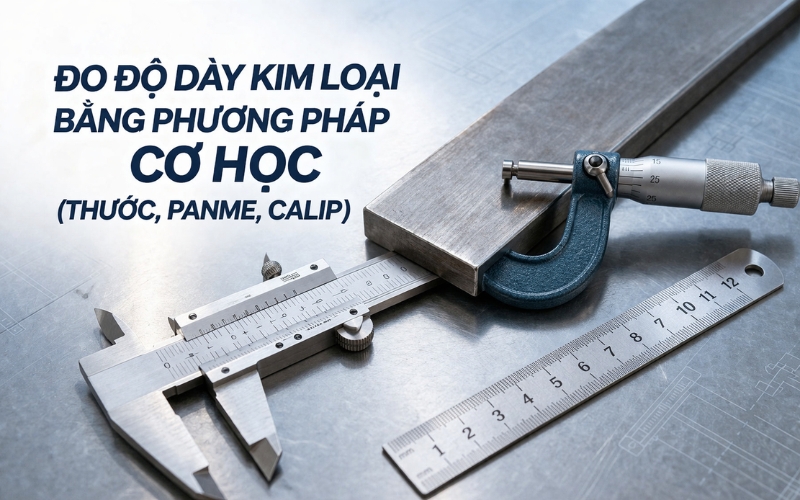

1. Đo độ dày kim loại bằng phương pháp cơ học (thước, panme, calip)

1.1 Nguyên lý đo độ dày kim loại bằng phương pháp cơ học

Đây là phương pháp đo mang tính truyền thống, có cấu tạo và cách sử dụng đơn giản, thường áp dụng các dụng cụ cơ học như thước cặp (calip), panme đo ngoài hoặc thước đo độ dày.

Nguyên lý thực hiện dựa trên việc đưa dụng cụ tiếp xúc trực tiếp với hai bề mặt đối diện của chi tiết kim loại, từ đó xác định độ dày thông qua trị số hiển thị trên thang đo hoặc đồng hồ cơ của thiết bị.

1.2 Ưu điểm của phương pháp đo độ dày cơ học

Phương pháp đo này có thao tác đơn giản, dễ làm quen và chi phí đầu tư thấp. Với các chi tiết kim loại nhỏ hoặc dạng tấm,cho kết quả đo đạt độ chính xác cao, đồng thời không phụ thuộc vào nguồn điện hay thiết bị hỗ trợ phức tạp.

1.3 Hạn chế

Việc đo yêu cầu tiếp cận đồng thời cả hai mặt của vật liệu, do đó không thể áp dụng cho các chi tiết đã lắp đặt cố định hoặc đang trong quá trình vận hành.

Bên cạnh đó, phương pháp này không phù hợp với đường ống, bồn chứa hay các kết cấu kín có hình dạng phức tạp.

1.4 Phạm vi sử dụng

Trong thực tế, phương pháp đo cơ học thường được áp dụng tại xưởng gia công, dùng để kiểm tra mẫu rời hoặc sản phẩm ở giai đoạn bán thành phẩm.

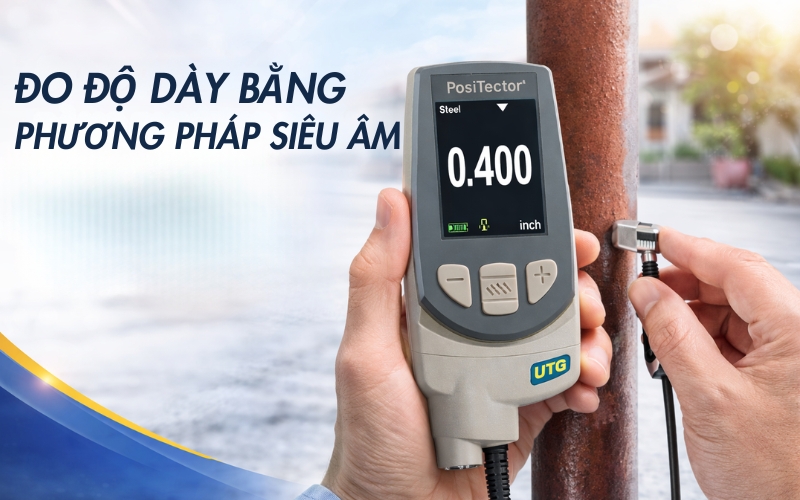

2. Đo độ dày bằng phương pháp siêu âm

2.1 Nguyên lý hoạt động

Đo độ dày bằng siêu âm là phương pháp đo hiện đại, được ứng dụng rộng rãi hiện nay, nhờ khả năng đánh giá vật liệu mà không làm ảnh hưởng đến kết cấu.

Nguyên lý hoạt động của phương pháp này dựa trên việc thiết bị phát xung sóng siêu âm truyền vào bên trong kim loại. Khi sóng chạm tới bề mặt đáy của vật liệu, tín hiệu sẽ phản hồi trở lại đầu dò. Thông qua việc phân tích thời gian lan truyền của sóng kết hợp với vận tốc truyền sóng đặc trưng của từng loại kim loại, máy đo độ dày kim loại sẽ xác định và hiển thị giá trị độ dày một cách chính xác.

2.2 Ưu điểm của đo độ dày bằng phương pháp siêu âm

Phương pháp đo siêu âm cho phép kiểm tra mà không làm ảnh hưởng đến cấu trúc vật liệu, chỉ cần thao tác tại một bề mặt tiếp xúc. Có thể đo chính xác nhiều dạng kim loại khác nhau, từ vật liệu mỏng đến kết cấu dày, bao gồm cả đường ống và bồn chứa. Ngoài ra, phương pháp này còn giúp phát hiện sớm hiện tượng ăn mòn hoặc suy giảm chiều dày bên trong mà mắt thường không quan sát được.

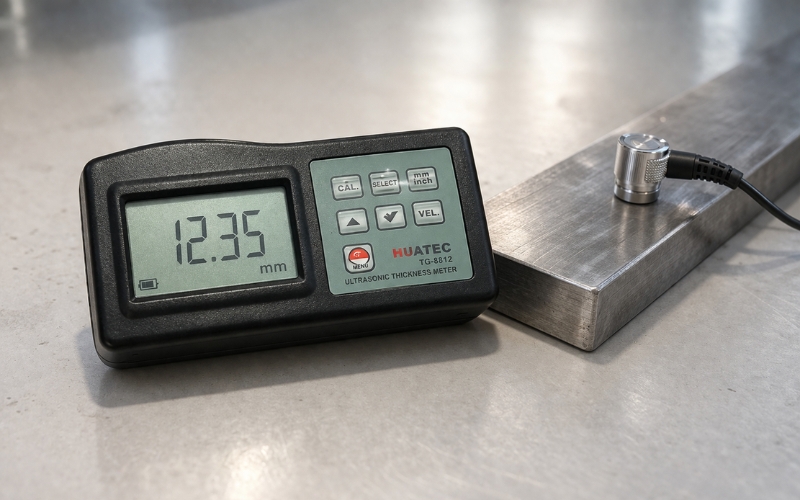

2.3 Hạn chế của phương pháp đo siêu âm

Để đảm bảo kết quả đo chính xác, thiết bị cần được hiệu chuẩn đúng với từng loại vật liệu cụ thể. Quá trình đo bắt buộc phải sử dụng chất tiếp âm nhằm đảm bảo khả năng truyền sóng ổn định. Bên cạnh đó, độ tin cậy của kết quả còn phụ thuộc đáng kể vào kinh nghiệm và kỹ năng thao tác của người thực hiện đo.

2.4 Phạm vi sử dụng

Phương pháp đo siêu âm được áp dụng rộng rãi trong nhiều lĩnh vực như công nghiệp dầu khí, đóng tàu, sản xuất - vận hành nhà máy cũng như các hoạt động kiểm tra, đánh giá và kiểm định kỹ thuật. Để lựa chọn thiết bị phù hợp cho từng nhu cầu cụ thể, bạn nên tham khảo thêm bài viết: Thông số kỹ thuật phải biết khi mua máy đo độ dày kim loại, giúp bạn hiểu rõ các tiêu chí quan trọng như dải đo, độ chính xác, loại đầu dò và khả năng ứng dụng thực tế của thiết bị.

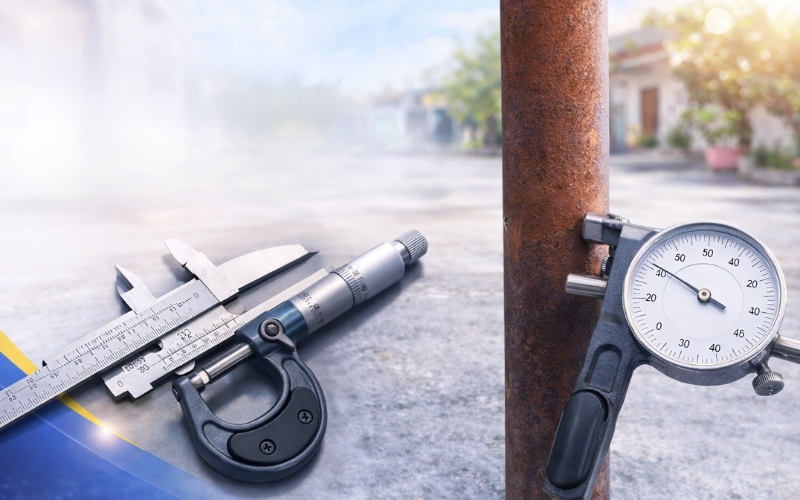

3. Đo độ dày kim loại bằng phương pháp từ tính và dòng điện xoáy

Đây là hai phương pháp đo gián tiếp, thường được sử dụng để xác định độ dày kim loại hoặc chiều dày lớp phủ trên bề mặt kim loại.

Phương pháp từ tính được áp dụng cho các vật liệu có tính từ như thép, sắt, với nguyên lý đo dựa trên lực hút giữa đầu dò và bề mặt kim loại.

Phương pháp dòng điện xoáy (Eddy Current) phù hợp với các kim loại không có từ tính như nhôm, đồng, inox, hoạt động dựa trên sự biến thiên của dòng điện cảm ứng phát sinh trong vật liệu khi có tác động từ trường.

3.1 Ưu điểm chung

Hai phương pháp này cho phép thực hiện phép đo nhanh chóng mà không cần tạo lực tiếp xúc lớn lên bề mặt vật liệu. Chúng đặc biệt phù hợp để kiểm tra chiều dày các lớp mạ, sơn hoặc lớp phủ bảo vệ, đồng thời có thao tác đơn giản, thiết bị gọn nhẹ và dễ sử dụng trong nhiều điều kiện làm việc khác nhau.

3.2 Hạn chế

Hai phương pháp này không phù hợp để xác định chính xác chiều dày của kim loại nguyên khối, mà chỉ áp dụng hiệu quả cho một số nhóm vật liệu nhất định. Khi làm việc với vật liệu có độ dày lớn, độ chính xác của kết quả đo có xu hướng giảm, không đáp ứng yêu cầu kiểm tra chi tiết.

Vậy nên, chúng thường được sử dụng trong đo kiểm lớp phủ bề mặt, như sơn bảo vệ hoặc lớp mạ kim loại, hơn là đo độ dày vật liệu nền

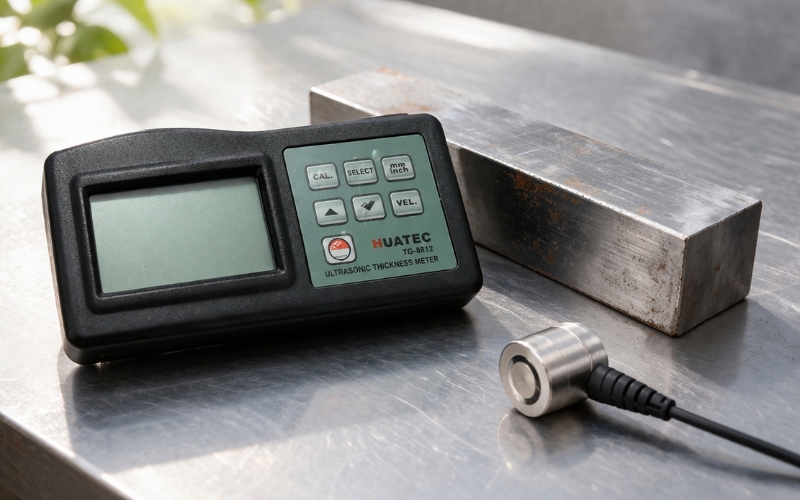

4. So sánh và lựa chọn phương pháp đo độ dày kim loại phù hợp

Việc quyết định sử dụng phương pháp đo nào cần căn cứ vào mục đích kiểm tra, đặc tính vật liệu cũng như điều kiện làm việc thực tế của từng trường hợp cụ thể.

Nên ưu tiên phương pháp cơ học trong các tình huống:

- Đo các mẫu rời, chi tiết nhỏ

- Thực hiện kiểm tra tại xưởng với yêu cầu độ chính xác cao

- Tốii ưu chi phí đầu tư ban đầu

Phương pháp siêu âm sẽ là lựa chọn phù hợp khi:

- Vật liệu đã được lắp đặt cố định hoặc chôn ngầm

- Cần đánh giá tình trạng ăn mòn, suy giảm chiều dày bên trong

- Yêu cầu kiểm tra không phá hủy kết cấu

Phương pháp từ tính hoặc dòng điện xoáy thích hợp trong trường hợp:

- Kiểm tra lớp sơn, lớp mạ hoặc lớp phủ bảo vệ

- Thực hiện đo nhanh với số lượng lớn

- Không đòi hỏi độ chính xác tuyệt đối đối với kim loại nền

Hoặc bạn có thể sử dụng kết hợp linh hoạt các phương pháp đo nhằm đảm bảo kết quả kiểm tra chính xác, đầy đủ và phù hợp với yêu cầu sử dụng.

Có thể thấy các phương pháp đo độ dày kim loại hiện nay ngày càng đa dạng, từ cơ học truyền thống đến các công nghệ hiện đại như siêu âm, từ tính và dòng điện xoáy. Mỗi phương pháp đều có ưu điểm và nhược điểm riêng, phù hợp với từng mục đích và điều kiện cụ thể. Việc hiểu rõ và lựa chọn đúng phương pháp đo không chỉ giúp nâng cao chất lượng kiểm soát, mà còn góp phần đảm bảo an toàn, kéo dài tuổi thọ và tối ưu chi phí cho công trình và thiết bị kim loại.
