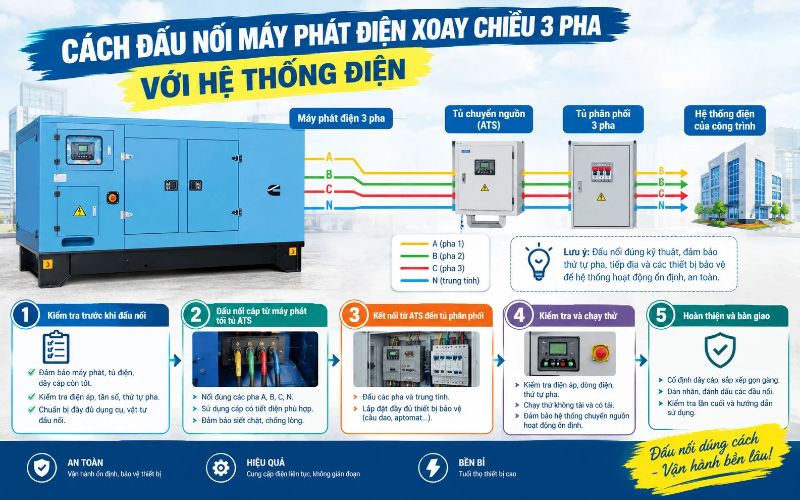

Khi sử dụng máy phát điện xoay chiều 3 pha, đấu nối đúng với hệ thống điện là yếu tố quan trọng để đảm bảo nguồn điện ổn định và hạn chế nguy cơ chập cháy, quá tải hoặc phát điện ngược lên lưới. Tuy nhiên, việc kết nối không chỉ đơn giản là đưa dây từ máy phát vào tủ điện mà còn liên quan đến thứ tự pha, dây trung tính, thiết bị đóng cắt và hệ thống chuyển nguồn. Vậy cách đấu nối máy phát điện xoay chiều 3 pha với hệ thống điện như thế nào để đảm bảo an toàn và đúng kỹ thuật? Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý và các điểm cần lưu ý khi thực hiện.

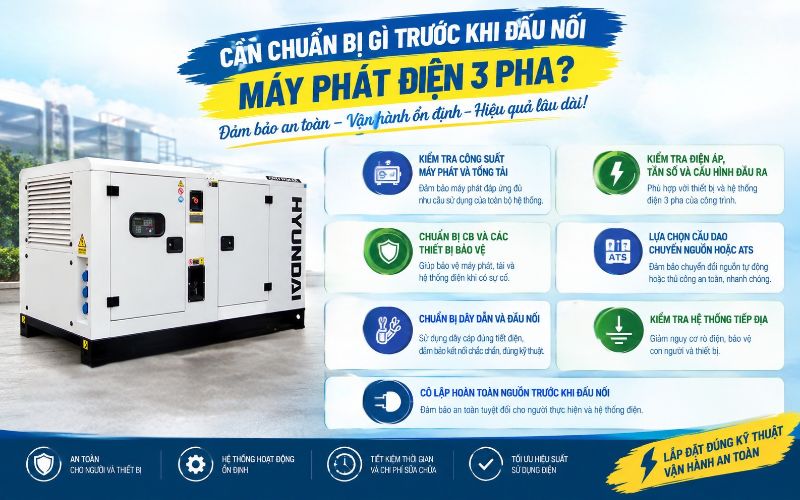

Trước khi đấu nối máy phát điện 3 pha vào hệ thống, cần kiểm tra đồng thời máy phát, nguồn điện, thiết bị bảo vệ, dây dẫn và tải tiêu thụ. Không nên bắt đầu bằng việc kéo dây khi chưa xác định rõ công suất và sơ đồ kết nối.
Xác định công suất định mức của máy phát theo kW và/hoặc kVA, sau đó lập danh sách các thiết bị sẽ sử dụng khi mất điện như máy bơm, máy nén, động cơ, điều hòa, hệ thống chiếu sáng và thiết bị sản xuất. Không nên chỉ cộng công suất ghi trên nhãn rồi chọn máy có công suất đúng bằng tổng tải. Các động cơ có thể tạo dòng khởi động cao, khiến điện áp máy phát sụt khi nhiều thiết bị khởi động cùng lúc.
Khi lựa chọn máy cần xem xét:
Tải vận hành + tải khởi động + dự phòng công suất + khả năng cân bằng tải giữa các pha.
Ví dụ, tổng tải làm việc khoảng 20 kW không đồng nghĩa máy phát 20kW luôn đáp ứng được hệ thống, đặc biệt khi có nhiều động cơ khởi động trực tiếp.
Cần đối chiếu các thông số của máy phát với hệ thống điện gồm: Điện áp định mức, tần số, số pha, kiểu đấu dây, có hoặc không có dây trung tính. Với hệ thống phổ biến 380/220V - 50Hz, máy phát phải có cấu hình tương thích. Không nên chỉ dựa vào thông tin “máy phát điện xoay chiều 3 pha” vì các hệ thống 3 pha vẫn có thể khác nhau về điện áp, tần số và cách xử lý dây trung tính.
Hệ thống cần có thiết bị bảo vệ phù hợp với công suất máy phát và dòng điện của từng mạch. Tùy thiết kế có thể gồm CB đầu ra máy phát, CB nguồn lưới, CB tổng, CB nhánh và các chức năng bảo vệ quá tải, ngắn mạch. CB không nên lựa chọn chỉ dựa trên công suất máy phát. Cần xét đồng thời dòng định mức, loại tải, tiết diện dây dẫn và khả năng chịu dòng của thiết bị để bảo đảm hệ thống được bảo vệ phù hợp.
Tùy yêu cầu vận hành, hệ thống có thể sử dụng:
- Cầu dao chuyển nguồn bằng tay: người vận hành trực tiếp lựa chọn nguồn lưới hoặc máy phát.
- ATS: tự động giám sát nguồn lưới, điều khiển khởi động máy phát và chuyển tải theo điều kiện cài đặt.
Khi lựa chọn cần kiểm tra điện áp, dòng điện định mức, số cực, số pha, cấu hình trung tính và khả năng tương thích với máy phát cũng như tủ điện hiện có. Không nên tự chọn ATS 3 cực hay 4 cực chỉ dựa vào việc hệ thống là 3 pha. Số cực và cách xử lý dây trung tính phải căn cứ vào sơ đồ điện, hệ thống nối đất và thiết kế của nhà sản xuất.

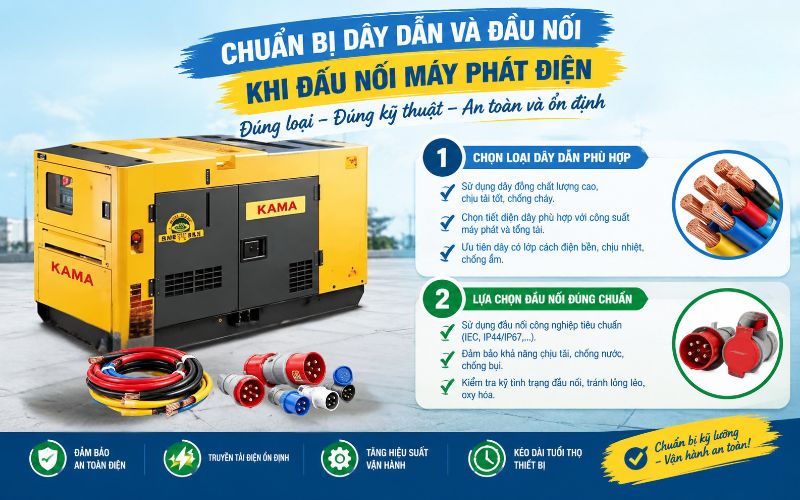

Cáp kết nối phải được lựa chọn theo dòng tải, chiều dài tuyến, phương pháp lắp đặt, nhiệt độ môi trường và yêu cầu kỹ thuật của hệ thống.
Ngoài tiết diện dây, cần kiểm tra:
- Đầu cos và đầu nối.
- Độ chắc chắn của các điểm đấu.
- Khả năng chịu nhiệt của cáp.
- Đường đi và biện pháp bảo vệ cáp.
- Khả năng chịu dòng của dây dẫn.
Không nên sử dụng dây có tiết diện nhỏ chỉ vì máy vẫn có thể hoạt động. Dây không phù hợp có thể phát nhiệt, tăng tổn hao và làm ảnh hưởng đến độ an toàn của hệ thống.
Tiếp địa cần được xác định ngay từ giai đoạn chuẩn bị, bao gồm điểm tiếp địa khung máy, dây PE, cấu hình trung tính và liên kết trung tính - tiếp địa theo thiết kế của hệ thống. Không nên tự ý nối N và PE tại nhiều vị trí hoặc thay đổi cấu hình trung tính - tiếp địa khi chưa xác định rõ sơ đồ điện. Grounding và bonding là những khái niệm liên quan nhưng không hoàn toàn giống nhau, vì vậy cần thực hiện theo thiết kế và hướng dẫn của nhà sản xuất.
Trước khi thao tác, phải đảm bảo khu vực làm việc đã được cô lập khỏi các nguồn điện có khả năng gây nguy hiểm. Tối thiểu cần:
Chỉ tiến hành đấu nối sau khi đã xác nhận hệ thống ở trạng thái an toàn. Với hệ thống 3 pha công suất lớn hoặc có ATS, việc đấu nối nên được thực hiện bởi người có chuyên môn điện và dựa trên đúng sơ đồ của máy phát.

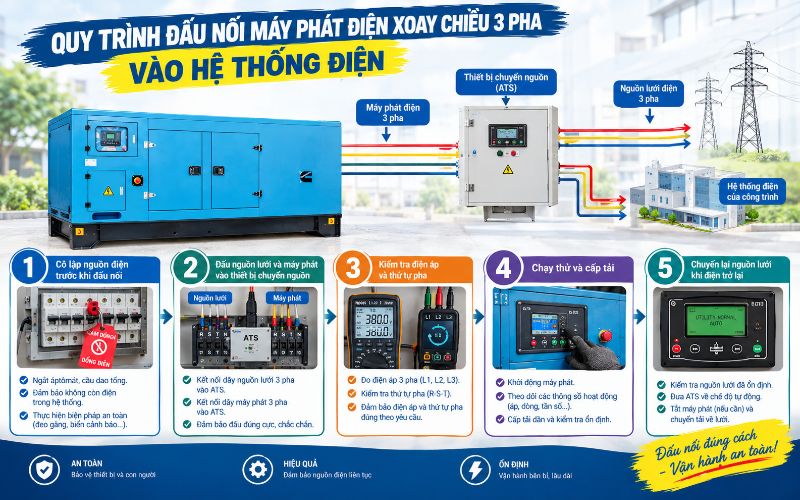

Sau khi hoàn tất việc khảo sát công suất, lựa chọn thiết bị chuyển nguồn, dây dẫn và hệ thống tiếp địa, có thể tiến hành đấu nối theo sơ đồ thiết kế. Với hệ thống 3 pha, cần đặc biệt chú ý đến thứ tự pha, dây trung tính và khả năng cách ly giữa nguồn lưới với nguồn máy phát.
Ngắt CB tổng của nguồn điện lưới và thực hiện các biện pháp cô lập nguồn theo quy trình an toàn. Đồng thời ngắt CB đầu ra của máy phát. Trước khi thao tác tại tủ điện hoặc đầu cực, cần kiểm tra xác nhận hệ thống đã mất điện. Không thực hiện đấu dây khi chưa xác định rõ trạng thái nguồn.
Hai nguồn điện được đưa vào hai ngõ vào riêng biệt của cầu dao chuyển nguồn hoặc ATS:
- Nguồn điện lưới → CB bảo vệ → ngõ vào nguồn lưới của ATS/chuyển nguồn.
- Máy phát 3 pha → CB đầu ra máy phát → ngõ vào nguồn máy phát của ATS/chuyển nguồn.
- Ngõ ra của ATS/chuyển nguồn → tủ điện phân phối → các tải cần cấp điện.
Nếu máy phát sử dụng cấu hình 3 pha 4 dây, cần đấu đúng ba dây pha và dây trung tính theo sơ đồ của máy. Cách xử lý dây N và số cực của thiết bị chuyển nguồn phải phù hợp với thiết kế hệ thống. Không đấu trực tiếp nguồn máy phát vào đường điện lưới hoặc đấu nối tắt qua thiết bị chuyển nguồn. Nếu bạn sử dụng máy cũ hay cần tìm mua có thể tham khảo thêm về Quy trình kiểm tra máy phát điện cũ trước khi mua
Sau khi hoàn tất đấu nối, cần kiểm tra các thông số đầu ra của máy phát bằng thiết bị đo phù hợp trước khi cấp tải. Với hệ thống danh định 380/220V, điện áp giữa các pha thường khoảng 380V, còn điện áp giữa pha và trung tính khoảng 220V. Với tải động cơ 3 pha, cần kiểm tra thứ tự pha và chiều quay động cơ trước khi đưa vào vận hành chính thức.
Nếu chiều quay không đúng yêu cầu, việc thay đổi thứ tự pha phải được thực hiện tại vị trí đấu nối phù hợp theo sơ đồ kỹ thuật, bởi đảo vị trí hai pha sẽ làm thay đổi thứ tự pha và chiều quay của động cơ. Không tự ý thao tác nếu chưa xác định rõ điểm đấu và yêu cầu của thiết bị.
Khởi động máy phát ở trạng thái không tải, kiểm tra điện áp, tần số, tiếng động, độ rung và các cảnh báo trên bảng điều khiển. Sau khi các thông số ổn định, chuyển nguồn sang máy phát bằng cầu dao hoặc ATS theo đúng quy trình. Nên đưa tải vào từng bước nếu hệ thống có nhiều tải công suất lớn, đặc biệt là động cơ có dòng khởi động cao. Theo dõi điện áp và tần số khi tải tăng để phát hiện tình trạng sụt áp, quá tải hoặc mất cân bằng pha.
Khi điện lưới trở lại ổn định, chuyển tải về nguồn lưới bằng cầu dao chuyển nguồn hoặc để ATS thực hiện theo cấu hình tự động. Sau khi tải đã được tách khỏi máy phát, cho máy chạy không tải trong khoảng thời gian phù hợp với hướng dẫn của nhà sản xuất rồi mới tắt máy.
Lưu ý: Với hệ thống ATS tự động, trình tự khởi động máy phát, chuyển tải, chuyển trả về lưới và dừng máy có thể được thực hiện tự động. Không nên thao tác bằng tay khi hệ thống đang ở chế độ AUTO nếu chưa hiểu rõ logic điều khiển.
Liên hệ Hải Minh để được hỗ trợ lựa chọn công suất, thiết bị chuyển nguồn và tư vấn kỹ thuật theo nhu cầu sử dụng thực tế.
