Trong ngành gia công cơ khí và chế biến vật liệu, máy cưa vòng ngang đóng vai trò quan trọng nhờ khả năng cắt chính xác, ổn định và tiết kiệm công sức lao động. Để sử dụng thiết bị này hiệu quả, việc hiểu rõ cấu tạo cũng như nắm vững cách vận hành đúng kỹ thuật là điều hết sức cần thiết. Không chỉ giúp nâng cao năng suất làm việc, điều này còn góp phần đảm bảo an toàn cho người sử dụng và kéo dài tuổi thọ của máy.
1. Tổng quan về dòng máy cưa vòng ngang
Đây là thiết bị cắt kim loại chuyên dụng, đóng vai trò quan trọng trong các xưởng cơ khí chế tạo. Đặc điểm nổi bật của dòng máy này là lưỡi cưa dạng vòng kín, chuyển động liên tục theo một chiều duy nhất, giúp mạch cắt mịn và đồng đều.
Cơ chế vận hành của máy thường kết hợp giữa sự bền bỉ của cơ khí và tính chính xác của hệ thống dẫn hướng:
- Cơ chế nạp phôi: Các thao tác như nâng cần máy, cấp phôi vào vị trí, kẹp và tháo phôi được thực hiện thủ công, đòi hỏi người vận hành phải nắm vững cấu tạo của hệ thống Ê tô và bàn xoay.
- Công cụ cắt: Sử dụng lưỡi cưa vòng đã được hàn điểm chính xác, có khả năng cắt đa dạng các loại vật liệu từ thép hình đến thép đặc.

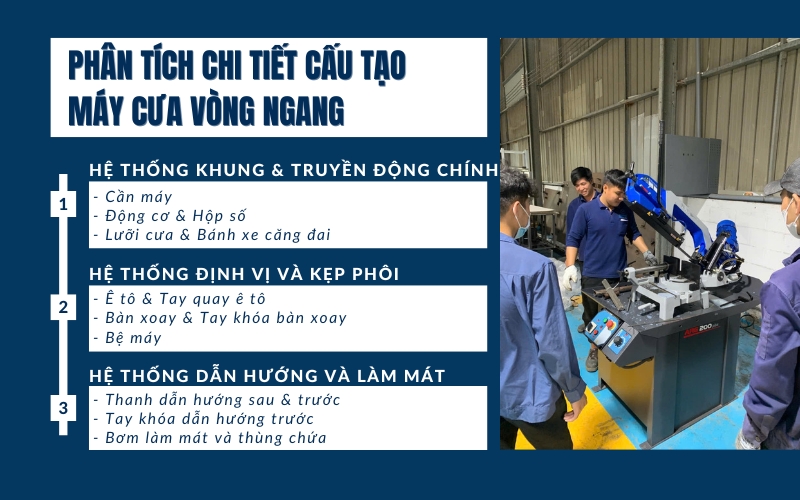

2. Phân tích chi tiết cấu tạo máy cưa vòng ngang
Để máy hoạt động trơn tru, sự phối hợp giữa các bộ phận là vô cùng quan trọng. Dưới đây là cấu tạo chi tiết của máy cắt kim loại và chức năng của từng bộ phận:
2.1. Hệ thống khung và truyền động chính
- Cần máy: Đây là khung xương chính đỡ toàn bộ hệ thống lưỡi cưa và bánh đà. Cần máy có thể nâng hạ để thay đổi độ sâu cắt.
- Động cơ & Hộp số: Máy cưa vòng thường sử dụng động cơ hai cấp công suất mạnh mẽ. Lực từ động cơ truyền qua hộp số trục vít đến bánh xe chủ động, tạo ra mô-men xoắn lớn để làm quay lưỡi cưa ổn định ngay cả khi cắt vật liệu cứng.
- Lưỡi cưa & Bánh xe căng đai: Lưỡi cưa được căng cơ học bằng bánh xe căng đai. Độ căng của lưỡi cưa ảnh hưởng trực tiếp đến độ thẳng của mạch cắt. 2.2. Hệ thống định vị và kẹp phôi
- Ê tô & Tay quay ê tô: Bộ phận giữ chặt vật liệu cắt. Người dùng điều chỉnh má kẹp động thông qua tay quay để cố định phôi.
- Bàn xoay & Tay khóa bàn xoay: Cho phép máy cắt góc linh hoạt. Bạn có thể theo dõi dải đo độ để điều chỉnh góc cắt chính xác và cố định bằng tay khóa.
- Bệ máy: Phần chân đế chịu lực, đảm bảo máy không bị rung lắc trong quá trình vận hành tốc độ cao.
2.3. Hệ thống dẫn hướng và làm mát
- Thanh dẫn hướng sau & trước: Đây là các "đầu kẹp" dẫn hướng lưỡi cưa một cách chính xác trong phạm vi cắt. Chúng giúp lưỡi cưa không bị vặn xoắn hay lệch hướng.
- Tay khóa dẫn hướng trước: Dùng để điều chỉnh khoảng cách của đầu dẫn hướng sao cho sát với phôi nhất, tăng độ cứng vững cho lưỡi cưa.
- Bơm làm mát và thùng chứa: Cung cấp dung dịch giải nhiệt vào vùng cắt, giúp giảm nhiệt độ, bôi trơn và đẩy phôi ra ngoài.

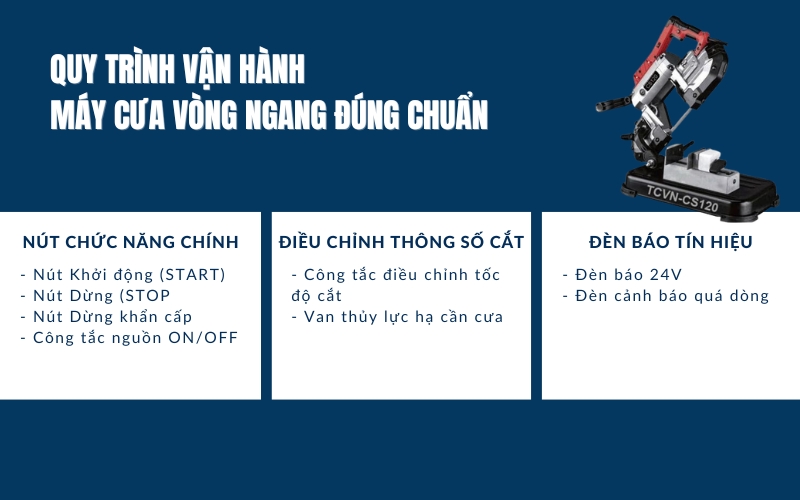

3. Quy trình vận hành máy cưa vòng ngang đúng chuẩn
Hệ thống điều khiển là "bộ não" giúp người dùng tương tác và kiểm soát mọi hoạt động của máy cưa ống. Việc nắm vững chức năng của từng nút bấm và đèn tín hiệu không chỉ giúp nâng cao hiệu suất cắt mà còn là yếu tố tiên quyết để đảm bảo an toàn lao động.
3.1. Các nút chức năng chính trên bảng điều khiển
Dưới đây là chi tiết các phím chức năng giúp bạn làm chủ thiết bị:
- Nút Khởi động (START):
+ Chức năng: Kích hoạt đồng thời động cơ chính để quay lưỡi cưa và khởi động bơm dung dịch làm mát.
+ Lưu ý: Trước khi nhấn nút này, hãy chắc chắn lưỡi cưa KHÔNG chạm vào vật liệu.
- Nút Dừng (STOP):
+ Chức năng: Dừng chuyển động của lưỡi cưa, ngắt nguồn động cơ chính và hệ thống làm mát một cách tuần tự.
- Nút Dừng khẩn cấp (TOTAL STOP):
+ Chức năng: Ngắt lập tức toàn bộ nguồn điện của hệ thống (động cơ chính và bơm làm mát) trong các tình huống nguy hiểm.
+ Cơ chế khóa: Sau khi nhấn, nút sẽ bị khóa chặt. Bạn phải xoay và kéo nút ra (mở khóa) thì mới có thể khởi động lại máy.
+ Cảnh báo: Ngay cả khi đã nhấn dừng khẩn cấp, cần máy vẫn có thể tự hạ xuống do trọng lực, người vận hành cần hết sức cẩn thận.
- Công tắc nguồn chính:
+ ON: Cấp nguồn điện tổng cho toàn bộ máy.
+ OFF: Ngắt nguồn điện hoàn toàn khi kết thúc ca làm việc.
3.2. Điều chỉnh thông số cắt kỹ thuật
Để phù hợp với từng loại vật liệu (độ cứng, độ dày khác nhau), máy cung cấp các tùy chỉnh linh hoạt:
- Công tắc điều chỉnh tốc độ cắt:
+ Mức 1 (40 m/phút): Thích hợp cho thép cứng, vật liệu đặc hoặc Inox.
+ Mức 2 (80 m/phút): Dành cho vật liệu mềm hơn hoặc các loại thép ống thành mỏng.
+ Quy tắc an toàn: Chỉ thay đổi mức tốc độ khi máy đã dừng hẳn và lưỡi cưa không còn chuyển động.
- Van thủy lực hạ cần cưa:
+ Đây là bộ phận quan trọng giúp điều tiết tốc độ hạ của cần máy.
+ Việc điều chỉnh van này giúp kiểm soát lực cắt tối ưu, đảm bảo mạch cắt mượt mà và bảo vệ lưỡi cưa không bị quá tải.
3.3. Hệ thống đèn báo tín hiệu
Đèn báo giúp người vận hành theo dõi trạng thái sức khỏe của máy một cách trực quan:
- Đèn báo 24V: Khi đèn này sáng, nghĩa là nguồn điện điều khiển 24V đã được cấp vào bảng mạch, máy sẵn sàng hoạt động.
- Đèn cảnh báo quá dòng (Overload): Đèn sẽ bật sáng khi hệ thống bị quá tải (do cắt quá nhanh hoặc lưỡi cưa bị kẹt). Lúc này, hệ thống bảo vệ sẽ tự động can thiệp để tránh cháy motor.
4. Lưu ý quan trọng khi sử dụng máy cưa vòng ngang
Để máy có thể khởi động bình thường, bạn cần đặc biệt lưu ý về công tắc an toàn hành trình:
- Nâng cần cưa lên cao: Khi bắt đầu ca làm việc, cần cưa bắt buộc phải được nâng lên cao, vượt qua vị trí của công tắc an toàn. Nếu cần cưa đang ở vị trí thấp (chạm vào công tắc hành trình), hệ thống sẽ hiểu là chu kỳ cắt đã kết thúc và máy không thể khởi động.
- Luôn kiểm tra vị trí lưỡi cưa và vật liệu trước khi nhấn START.
- Thường xuyên quan sát đèn cảnh báo quá dòng để điều chỉnh van thủy lực hạ cần cho phù hợp.
- Tuyệt đối không thay đổi tốc độ đột ngột khi lưỡi đang quay để bảo vệ tuổi thọ hộp số.
Việc nắm rõ cấu tạo và cách vận hành đúng kỹ thuật của máy cưa vòng ngang không chỉ giúp nâng cao hiệu quả làm việc mà còn đảm bảo an toàn trong quá trình sử dụng. Khi người vận hành hiểu rõ từng bộ phận và tuân thủ đúng quy trình kỹ thuật, máy sẽ hoạt động ổn định, bền bỉ và cho ra những đường cắt chính xác như mong muốn.
