Gắn chuôi côn vào AirMAB 5000:
Lắp:
Trước khi lắp, làm sạch thân của chuôi côn, bộ chuyển đổi hoặc khoan mâm cặp và côn trục chính (3). Chèn dụng cụ vào côn trục chính (3) của máy từ bên dưới. Kiểm tra vị trí thích hợp, bộ chuyển đổi hoặc khoan chuck trong quá trình gắn công cụ MT.
Tháo:
Chèn chốt đẩy (C) vào giá đỡ chốt đẩy của trục côn MT2 (3). Tận dụng công cụ bằng pin đẩy (C) hoặc nới lỏng công cụ bằng cách chạm vào pin đẩy.
Gắn đầu kẹp mũi khoan:
Lắp:
Trước khi lắp, làm sạch thân của dụng cụ, bộ chuyển đổi hoặc khoan mâm cặp và trục côn (3). Đẩy đầu kẹp KEYLESS (A) từ bên dưới vào trục côn của máy/. Kết nốiđường dây của chai bơm để cắt nhũ tương dầu / khoan (21) với đầu kẹp KEYLESS. Mở hệ thống đầu kẹo bằng cách đẩy tay quay bên ngoài lênđưa dụng cụ vào đầu kẹp.
LƯU Ý:
► Chèn pin đẩy thích hợp trước khi lắp mũi khoan lõi. CẢNH BÁO về nguy cơ chấn thương do lắp dụng cụ không đúng cách!
► Kiểm tra bằng cách xoay nhanh xem đã được chưa.
Tháo:
Mở đầu kẹp KEYLESS (A) bằng cách đẩy tay quay bên ngoài lên và kéo dụng cụ xuống khỏi mâm cặp.
Cung cấp khí nén cho máy:
Chức năng và hiệu suất hoàn hảo của bộ truyền động tùy thuộc vào chất lượng không khí và lượng không khí được cung cấp. Vì thế khi cung cấp khí nén phải đáp ứng được các yêu cầu:
- Chất lượng không khí là tối ưu ở 10 °C và lượng nước của các hạt rắn lớn hơn 15 micromet khoảng 90%.
- Khí nén phải có dầu để đảm bảo bôi trơn không khí cần thiết.
- Lượng dầu theo không khí. L = mức tiêu thụ không khí (1 / giây) D = số giọt mỗi phút (1 giọt = 15 mm²); L * 0,2 = D.
- Khí nén phải có áp suất hoạt động là 6 - 7 bar = 600 - 700 kPa = 6 - 7 kp / cm².
- Trước khi kết nối, thổi cẩn thận ống khí nén để làm sạch nó. Đường kính ống: min.10 mm (3/8).
LƯU Ý:
► Chỉ kết nối với máy khi đã tắt.
► Không khí động cơ tiêu thụ là 1000 l / phút. Hiệu suất động cơ giảm khi cung cấp không khí giảm!
Sử dụng - đóng/mở kẹp từ tính
Kích hoạt kẹp từ tính:
Xoay cần gạt cho nam châm vĩnh cửu (11) sang phải (vị trí BẬT) để kích hoạt nam châm.
Vô hiệu hóa kẹp từ tính:
Giữ chặt tay cầm (5) để ngăn máy bị trượt. Nhấn nút khóa (12) và xoay cần số (11) cho kẹp từ tính sang trái (vị trí TẮT) để nhả nam châm.
BẬT / TẮT máy Bật / tắt máy
Xoay công tắc động cơ (10) sang vị trí BẬT để kích hoạt động cơ. Để tắt máy thì xoay công tắc động cơ (10) sang vị trí TẮT để tắt kích hoạt động cơ.
CẢNH BÁO: Nguy cơ chấn thương từ động cơ, hãy chú ý đến các lưu ý an toàn: Để dừng hoàn toàn động cơ hãy di chuyển công tắc động cơ sang vị trí TẮT. Ngắt kết nối nguồn khí nén.

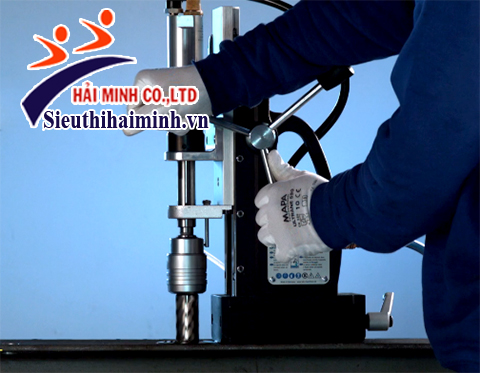

Khi khoan bằng máy khí nén hãy tiến hàng như sau:
- Lắp chốt đẩy phù hợp vào mũi và lắp mũi khoan với đầu kẹp mũi khoan
- Đặt máy tại vị trí làm việc, căn chỉnh rồi bật từ tính
