Khi bạn sử dụng máy phát điện để cung cấp nguồn điện cho các thiết bị, bạn đã bao giờ tự hỏi điều gì đã giúp điện áp được duy trì ổn định và không bị dao động? Làm thế nào để giữ cho điện áp luôn nằm trong phạm vi an toàn, bảo vệ thiết bị khỏi những hư hỏng không mong muốn? Có phải có một bộ phận nào đó đóng vai trò điều chỉnh và ổn định điện áp, giúp máy hoạt động hiệu quả hơn?
Câu trả lời cho những câu hỏi này chính là bộ AVR của máy phát. Nhưng AVR là gì? Nó hoạt động như thế nào và tại sao nó lại quan trọng đối với sự ổn định của nguồn điện?
1. AVR máy phát điện là gì?

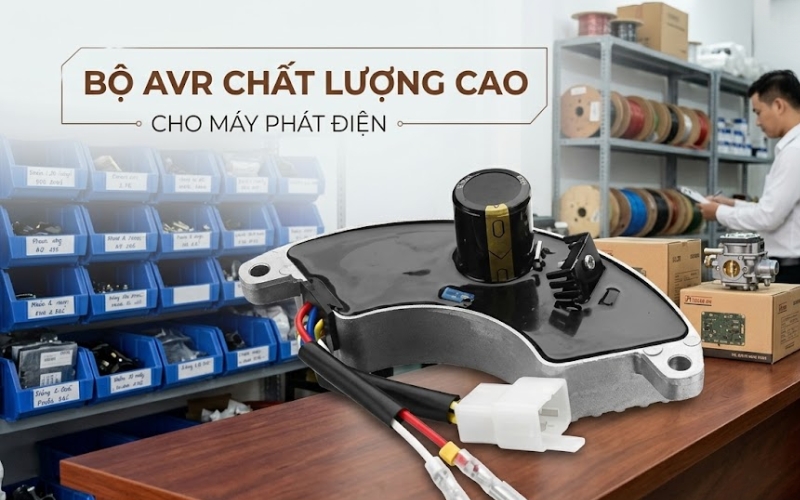

- Bộ điều khiển avr: AVR (Automatic Voltage Regulator) là thiết bị điều khiển tự động được lắp đặt trên máy phát điện, có nhiệm vụ chính là điều chỉnh và duy trì sự ổn định của điện áp đầu ra. Bộ điều chỉnh này đảm bảo rằng điện áp cung cấp luôn nằm trong phạm vi an toàn và ổn định, giúp các thiết bị điện hoạt động hiệu quả và bền bỉ.
- Chức năng kích từ: Bên cạnh việc điều chỉnh điện áp, AVR còn thực hiện chức năng kích từ cho các chổi than. Quá trình kích từ này là cần thiết để duy trì điện áp đầu cực của máy phát trong giới hạn cho phép, đảm bảo máy phát hoạt động đúng cách và cung cấp nguồn điện ổn định.

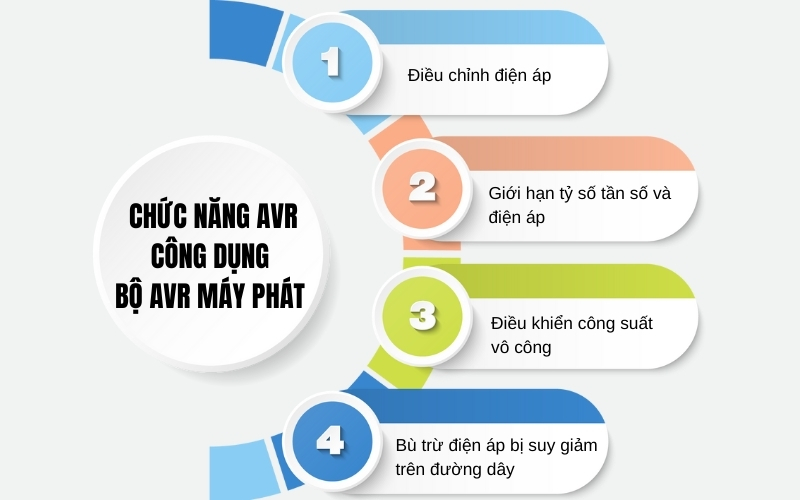

- Vai trò quan trọng: AVR là một bộ phận thiết yếu, đặc biệt quan trọng trong các ứng dụng yêu cầu độ tin cậy cao. Nếu AVR không hoạt động hiệu quả hoặc gặp sự cố, sự ổn định của điện áp đầu ra sẽ bị ảnh hưởng nghiêm trọng, dẫn đến việc không đáp ứng được yêu cầu của các thiết bị điện kết nối. Do đó, việc duy trì và kiểm tra AVR là cực kỳ quan trọng để đảm bảo sự hoạt động ổn định. 2. Chức năng của avr và công dụng của bộ avr máy phát điện
Bộ AVR đảm nhiệm các chức năng thiết yếu để duy trì sự ổn định và hiệu quả của hệ thống điện. Dưới đây là các chức năng cơ bản của bộ avr:
a. Điều chỉnh điện áp
- Theo dõi và điều chỉnh điện áp: avr liên tục giám sát và kiểm soát mức điện áp đầu ra của máy. Bộ điều chỉnh này so sánh điện áp đầu ra với một giá trị tham chiếu và điều chỉnh dòng điện để giữ điện áp ổn định.
- Thay đổi điện áp: để thay đổi điện áp đầu ra, người dùng cần điều chỉnh điện áp tham chiếu của avr, giúp máy hoạt động theo yêu cầu cụ thể.
b. Giới hạn tỷ số tần số và điện áp
- Điều chỉnh khi khởi động: khi mới bắt đầu hoạt động, tốc độ quay của roto và tần số phát ra thường thấp. Avr tăng dòng kích thích để đạt được điện áp đầu ra theo giá trị tham chiếu hoặc điện áp lưới.
- Kiểm soát tốc độ và tần số: avr theo dõi và điều chỉnh tỷ số giữa tốc độ của máy phát điện và tốc độ định mức. Điều này đảm bảo rằng máy phát đạt đến khoảng 95% tốc độ định mức trước khi đạt điện áp tham chiếu.
c. Điều khiển công suất vô công
AVR điều khiển công suất vô công, giúp duy trì mức điện áp ổn định trong hệ thống điện. Điện áp ổn định là cần thiết để các thiết bị điện hoạt động bình thường và hiệu quả.
d. Bù trừ điện áp bị suy giảm trên đường dây
Khi điện năng được truyền qua lưới với trở kháng lớn, điện áp có thể bị giảm khi tải tăng lên. Avr phải dự đoán và điều chỉnh sự suy giảm điện áp trên đường dây để đảm bảo chất lượng điện năng cung cấp cho các thiết bị tiêu thụ không bị ảnh hưởng.

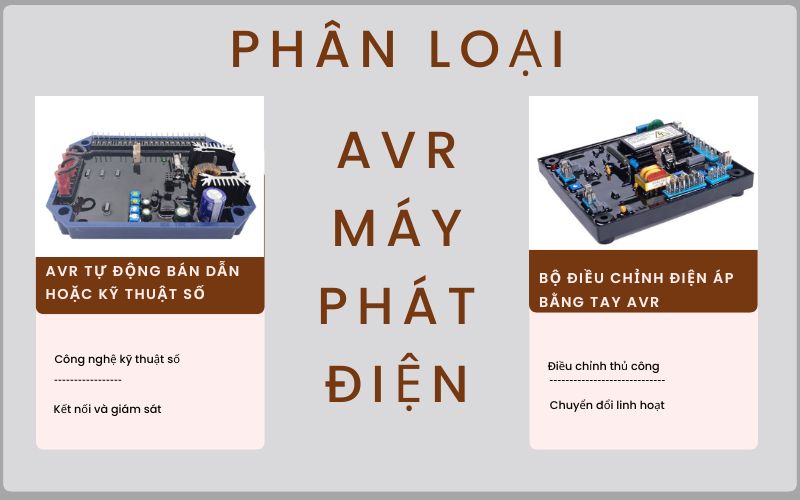

3. Phân loại bộ điều chỉnh điện áp AVR trong thực tế
Các bộ điều chỉnh điện áp AVR hiện nay được sử dụng rộng rãi từ dòng 1 pha và 3 pha. Dưới đây là một số loại thiết bị điều chỉnh điện áp phổ biến:
a. Bộ điều khiển avr tự động bán dẫn hoặc kỹ thuật số
- Công nghệ kỹ thuật số: Đây là loại bộ điều khiển được xây dựng dựa trên công nghệ kỹ thuật số. Nó bao gồm một màn hình cảm ứng cho phép người dùng cài đặt các tham số, thuật toán điều khiển và đo lường các giá trị tức thời.
- Kết nối và giám sát: Bộ điều khiển có khả năng kết nối với hệ thống giám sát trong nhà máy, giúp theo dõi các thông số vận hành, biểu đồ lịch sử và sự kiện qua các giao thức mạng thông tin phổ biến hoặc các mạng chuyên biệt của nhà sản xuất, đặc biệt là cho các máy cỡ lớn (>15MW).
b. Bộ điều chỉnh điện áp bằng tay avr
- Điều chỉnh thủ công: Bộ điều chỉnh điện áp bằng tay cho phép điều chỉnh góc mở của thyristor bằng một mạch độc lập. Loại bộ điều khiển này thường được trang bị một mạch cân bằng, giúp chuyển đổi giữa điều khiển tự động và điều khiển bằng tay.
- Chuyển đổi linh hoạt: Trong trường hợp hệ thống điều khiển tự động gặp sự cố, bộ điều chỉnh bằng tay sẽ được sử dụng để đảm bảo máy tiếp tục hoạt động. Mạch chuyển tiếp cho phép chuyển đổi từ chế độ điều khiển tự động sang chế độ điều khiển bằng tay mà không làm thay đổi bộ kích từ.

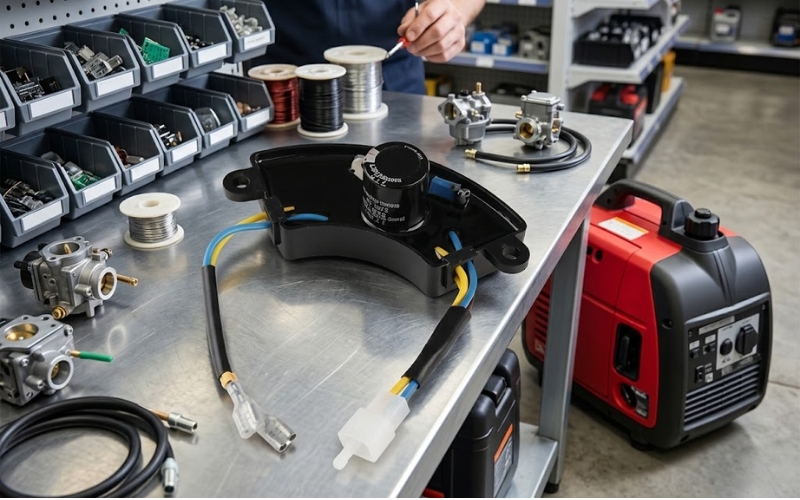

4. Hướng Dẫn Đấu Mạch AVR Cho Máy Phát Điện 3 Pha
Để đấu nối mạch AVR một cách chính xác, bạn có thể thực hiện theo các bước sau:
Bước 1: Xác định các đầu nối của AVR
- Đầu Vào (Input): AVR thường có hai loại đầu vào cơ bản:
+ No T1: Đầu vào này thường ứng với điện áp 0V.
+ No V: Đầu vào này thường ứng với điện áp 220V.
- Đầu Ra (Output): AVR có hai đầu ra chính:
+ F+: Đầu ra này kết nối với cực dương của bộ kích từ (chổi than).
+ F-: Đầu ra này kết nối với cực âm của bộ kích từ (chổi than).
Bước 2: Tiến hành đấu nối AVR
Kết nối đầu F+ (cực dương) của AVR với cực dương của bộ kích từ và đầu F- (cực âm) của AVR với cực âm của bộ kích từ. Đảm bảo các kết nối này chắc chắn và đúng vị trí để đảm bảo hoạt động hiệu quả của bộ điều chỉnh.
Bước 3: Vận hành thử máy phát điện
Sau khi hoàn thành các bước kết nối, hãy vận hành thiết bị để kiểm tra. Đảm bảo rằng điện áp đầu ra ổn định.
Đối với máy 1 pha, điện áp đầu ra phải là 220V, trong khi đối với máy 3 pha, điện áp đầu ra phải là 380V.
Việc thực hiện đúng các bước này sẽ giúp đảm bảo bộ AVR hoạt động hiệu quả, duy trì sự ổn định của điện áp đầu ra và bảo vệ hệ thống điện của bạn.
5. Giải đáp các câu hỏi về máy phát điện AVR
a. Giá bộ avr là bao nhiêu?
Giá của bộ AVR máy phát điện có thể dao động khá lớn, tùy thuộc vào loại và công suất mà bạn đang sử dụng. Bộ AVR có công suất lớn thường có giá cao hơn. Khi mua bộ AVR, đặc biệt là cho các máy công nghiệp, bạn cần lưu ý chọn mua từ các nhà cung cấp uy tín để tránh mua phải hàng giả hoặc hàng kém chất lượng.
b. Nhận biết máy phát điện có trang bị bộ avr?
Hầu hết các máy chạy dầu diesel hiện nay đều được trang bị bộ chuyển đổi AVR tiêu chuẩn. Để xác định thiết bị có được trang bị bộ AVR hay không, bạn có thể kiểm tra tài liệu kỹ thuật của máy hoặc nhìn vào bảng điều khiển để xác nhận.
c. Cách nhận biết avr đang hoạt động bình thường?
Nếu máy hoạt động ổn định và điện áp đầu ra không có sự dao động bất thường, bạn có thể yên tâm rằng bộ AVR đang hoạt động bình thường.
d. Nhận biết lỗi của avr như thế nào?
- Tiếng ồn lạ: Nếu động cơ phát ra tiếng ồn lạ, có thể bộ AVR đang gặp vấn đề.
- Thông số bất thường: Kiểm tra các thông số trên bảng điều khiển của máy phát. Nếu bạn thấy tần số điện áp tăng hoặc giảm bất thường, có thể bộ AVR đang gặp sự cố.
- Cảnh báo an toàn: Trong trường hợp phát hiện các dấu hiệu bất thường, bạn không nên vận hành để tránh nguy cơ cháy nổ hoặc gây ra sự cố nghiêm trọng khác.
d. Xử lý khi bộ avr bị hỏng
Khi bộ AVR bị hỏng sau một thời gian sử dụng, bạn không nên tự tháo dỡ hoặc sửa chữa. Thay vào đó, hãy liên hệ ngay với đơn vị bảo hành hoặc cơ sở sửa chữa uy tín để được hỗ trợ từ các kỹ thuật viên chuyên nghiệp.
Hy vọng những thông tin trên sẽ giúp bạn hiểu rõ hơn về bộ AVR máy phát điện và cách xử lý các vấn đề liên quan, giúp bạn duy trì hoạt động ổn định và hiệu quả của hệ thống điện của mình.
