Bơm điện thủy lực là “trái tim” của nhiều hệ thống công nghiệp hiện đại, nhưng không phải ai cũng hiểu rõ thiết bị vận hành ra sao và cấu tạo gồm những gì. Trong bài viết này, chúng ta sẽ cùng khám phá chi tiết bơm điện thủy lực là gì, đi sâu vào cấu tạo và nguyên lý hoạt động của thiết bị một cách dễ hiểu, chính xác. Từ đó, bạn không chỉ nắm rõ cách vận hành mà còn có cơ sở để lựa chọn và sử dụng hiệu quả hơn trong thực tế.

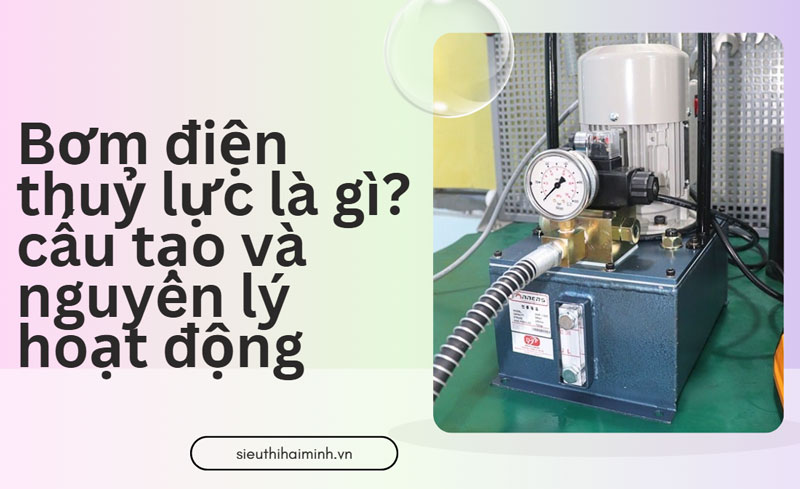

Máy bơm điện thuỷ lực là gì? cấu tạo và nguyên lý hoạt động ra sao?
Bơm điện thủy lực là một loại bơm trong đó nguồn cơ năng đầu vào được cung cấp bởi một động cơ điện (motor điện). Thay vì sử dụng sức người (bơm tay), động cơ nổ (bơm đầu nổ) hay khí nén, bơm điện sử dụng năng lượng điện để quay trục bơm, từ đó tạo ra dòng dầu thủy lực có áp suất cao.
Đây là dòng sản phẩm được sử dụng rộng rãi trong nhiều lĩnh vực như xây dựng, cơ khí, sản xuất, giao thông vận tải và nhiều ngành công nghiệp nặng khác nhờ tính tiện dụng, hiệu suất cao và khả năng hoạt động liên tục.
Trong các ngành công nghiệp nặng như xây dựng, luyện kim, gia công cơ khí hay giao thông vận tải, bơm điện thủy lực đóng vai trò cực kỳ quan trọng. Góp phần vận hành ổn định và mạnh mẽ các thiết bị đầu cuối như:
- Kích thủy lực: Nâng hạ các vật có trọng lượng cực lớn (cầu đường, nhà cửa, máy móc).
- Máy đột lỗ thủy lực: Tạo lỗ trên các tấm kim loại dày một cách nhanh chóng và chính xác.
- Cảo thủy lực: Tháo lắp các chi tiết máy (vòng bi, bánh răng) bị kẹt chặt.
- Máy ép thủy lực, máy uốn ống thủy lực...
Bơm thủy lực điện được thiết kế rất đa dạng về các thông số kỹ thuật như áp suất vận hành và lưu lượng dòng chảy, phù hợp để cung cấp nguồn cho xi lanh đơn (1 chiều), xi lanh kép (2 chiều) với nhiều kích thước và tải trọng khác nhau. Tùy thuộc vào quy mô và yêu cầu của hệ thống, một hệ thống thủy lực có thể sử dụng một hoặc nhiều bơm điện phối hợp để đáp ứng nhu cầu công việc, đảm bảo hoạt động ổn định và hiệu quả cao nhất.

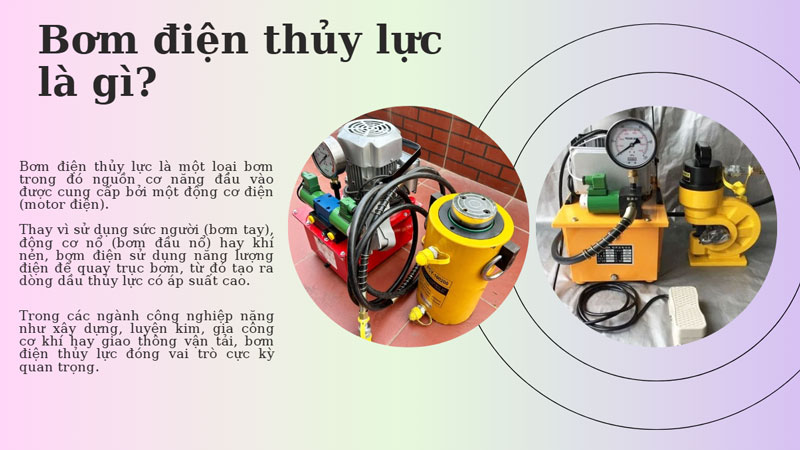

Máy bơm thuỷ lực điện đóng vai trò quan trọng trong nhiều lĩnh vực
Mặc dù có nhiều dạng bơm thủy lực khác nhau (như bơm bánh răng, bơm cánh gạt, bơm piston), nhưng khi được tích hợp thành một cụm bơm điện thủy lực hoàn chỉnh, một thiết bị tiêu chuẩn thường bao gồm các thành phần cốt lõi sau:
Đây là nguồn cấp điện năng, chuyển đổi điện năng thành cơ năng (mô-men quay) để dẫn động cụm bơm thủy lực. Động cơ điện có thể là loại 1 pha (220V) dùng cho các ứng dụng nhỏ, dân dụng hoặc 3 pha (380V) dùng cho các ứng dụng công nghiệp công suất lớn. Công suất của động cơ điện (tính bằng HP hoặc kW) quyết định khả năng tạo áp suất và lưu lượng tối đa của bơm.
Đây là vỏ khung chính, thường được làm bằng kim loại chịu lực cao (gang, thép hoặc hợp kim nhôm), được thiết kế với các vị trí chính xác để lắp ráp các bộ phận bên trong. Thân bơm có các lỗ và khe hở được gia công tinh xảo để tạo đường đi cho dầu, giúp chất lỏng được hút vào và đẩy ra một cách tuần hoàn và hiệu quả. Bên trong thân bơm chính là cơ cấu bơm thực tế (bánh răng, cánh gạt hoặc piston).
- Trục bơm: Có chức năng kết nối trực tiếp hoặc qua khớp nối với trục của động cơ điện, nhận mô-men quay để truyền năng lượng vào bên trong đầu bơm.
- Rotor: Là linh kiện quay nằm bên trong thân bơm, được gắn trên trục bơm. Tùy thuộc vào từng dòng bơm cụ thể (bơm bánh răng, bơm cánh gạt, bơm piston), rotor sẽ có cấu tạo khác nhau (ví dụ: là các bánh răng ăn khớp, các cánh gạt trượt trong rãnh, hoặc khối piston) dùng để tạo lực hút và đẩy chất lỏng ra khỏi bơm.
Hệ thống van và đường dẫn dầu là bộ phận điều phối, vận chuyển dầu thủy lực đi đúng chu trình từ thùng chứa, qua bơm, đến thiết bị và quay về.
- Van hút : Kiểm soát lưu lượng dầu đi từ thùng chứa vào trong buồng bơm, ngăn không cho dầu chảy ngược lại thùng khi bơm đang ở chu kỳ nén.
- Van đẩy hay van một chiều: Kiểm soát lưu lượng dầu ra khỏi bơm, đảm bảo dầu chỉ đi một chiều đến hệ thống thủy lực và ngăn dầu áp suất cao chảy ngược lại buồng bơm khi bơm dừng.
- Van an toàn - Cực kỳ quan trọng: Hầu hết các cụm bơm điện thủy lực đều tích hợp van này. Có nhiệm vụ giới hạn áp suất tối đa của hệ thống. Khi áp suất vượt quá mức cài đặt, van an toàn sẽ mở để xả dầu thừa về thùng chứa, bảo vệ bơm và các thiết bị khác không bị hư hỏng do quá áp.
- Đường dầu vào/ra: Các cổng kết nối trên thân bơm hoặc khối van, dùng để nối ống dẫn dầu từ thùng chứa đến bơm và từ bơm đến các cơ cấu chấp hành (xi lanh, motor).
- Phớt và vòng làm kín: Đóng vai trò ngăn chặn sự rò rỉ dầu ra bên ngoài tại các vị trí tiếp giáp giữa các bộ phận tĩnh và động (ví dụ: tại cổ trục bơm), đồng thời ngăn bụi bẩn xâm nhập vào bên trong.
- Bộ điều khiển: Thường là các van gạt tay hoặc van điện từ (solenoid valve) được tích hợp trên cụm bơm để điều khiển chiều dòng chảy của dầu, giúp xi lanh thủy lực đi ra, thu về hoặc dừng lại.
- Màng lọc: Giúp loại bỏ các tạp chất cơ học trong dầu thủy lực, bảo vệ các chi tiết chính xác bên trong bơm và hệ thống không bị mài mòn.
- Cảm biến & Đồng hồ đo áp suất: Giúp giám sát áp suất vận hành của hệ thống, đảm bảo an toàn và hiệu quả.

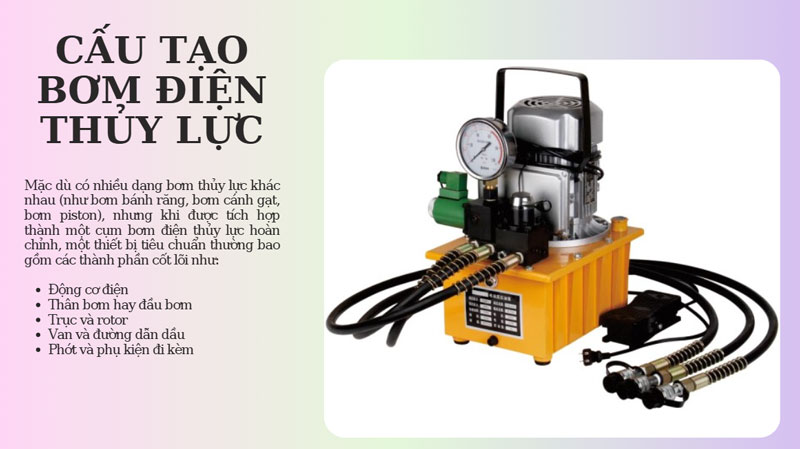

Cấu tạo của bơm điện thuỷ lực như thế nào?
Nguyên lý làm việc của bơm điện thủy lực dựa trên nguyên tắc cơ bản là chuyển đổi cơ năng thành năng lượng thủy lực. Quá trình này diễn ra một cách liên tục và tuần hoàn, bao gồm các giai đoạn chính sau:
Giai đoạn 1: Cấp nguồn và Khởi tạo lực hút
Khi động cơ điện được cấp nguồn, trục của động cơ quay, kéo theo trục của bơm thủy lực quay theo. Sự quay của cơ cấu bơm (ví dụ: các piston đi ra trong bơm piston, hoặc các bánh răng tách xa nhau trong bơm bánh răng) làm tăng thể tích của buồng hút bên trong bơm. Sự gia tăng thể tích này tạo ra một môi trường chân không (áp suất thấp) tại cửa hút của bơm.
Giai đoạn 2: Hút dầu
Dưới tác dụng của áp suất khí quyển tác động lên mặt thoáng của dầu trong thùng chứa (hoặc do áp suất dương nếu thùng dầu đặt cao), dầu thủy lực sẽ bị hút từ thùng chứa, đi qua đường ống hút và van hút để đi vào bên trong buồng hút của bơm.
Giai đoạn 3: Nén và đẩy dầu
Khi cơ cấu bơm tiếp tục quay, thể tích của buồng chứa dầu dần thu nhỏ lại (ví dụ: các piston đi vào, hoặc các bánh răng ăn khớp lại). Quá trình này làm nén dầu và đẩy ra khỏi buồng bơm với mức áp suất cao, đi qua van đẩy và vào ống dẫn dầu đến xi lanh, van kiểm soát hoặc động cơ thủy lực. Tại đây, năng lượng thủy lực được chuyển hóa thành cơ năng để thực hiện công (nâng vật, đột lỗ...).
Hiểu rõ cấu tạo và nguyên lý hoạt động của thiết bị này là chìa khóa để bạn vận hành an toàn, bảo trì đúng cách và lựa chọn được sản phẩm phù hợp, giải quyết triệt để những khó khăn trong công việc hàng ngày.
Nếu bạn đang tìm kiếm các loại bơm thủy lực hiện nay hãy liên hệ ngay Siêu thị Hải Minh nhé.
