Cách đấu nối inverter năng lượng mặt trời an toàn

Cách đấu nối inverter năng lượng mặt trời sao cho an toàn, nhanh chóng hiệu quả được chúng tôi hướng dẫn chi tiết ngay dưới đây, mời bạn tham khảo ngay nhé.

1. Chuẩn bị trước khi đấu nối inverter năng lượng mặt trời

Để đảm bảo quá trình đấu nối biến tần năng lượng mặt trời được diễn ra nhanh chóng và suôn sẻ, bạn cần chuẩn bị đầy đủ các thiết bị là một bước vô cùng quan trọng. Ở đây chúng tôi đã tổng hợp thành một danh sách các thiết bị cần thiết để lắp đặt một hệ thống điện mặt trời hoàn chỉnh:

• Inverter hòa lưới: Đây là thiết bị trung tâm của hệ thống, chuyển đổi điện DC từ tấm pin mặt trời thành điện AC sử dụng trong gia đình.

• Tấm pin năng lượng mặt trời và bộ phụ kiện: Bao gồm các tấm pin mặt trời chất lượng và các phụ kiện lắp đặt như khung giá đỡ, ốc vít, và giá đỡ tấm pin.
• Bộ điều khiển sạc năng lượng mặt trời: Thiết bị này giúp quản lý và điều khiển quá trình sạc pin từ năng lượng mặt trời, đảm bảo hiệu suất tối ưu và bảo vệ pin.
• Pin hoặc ắc quy: Nó khá là quan trọng, lưu trữ năng lượng dư thừa khi bạn không dùng tới để sử dụng khi cần thiết.
• Các thiết bị đóng cắt và dây dẫn: Bao gồm các loại dây dẫn AC, DC, dây tiếp đất, và các thiết bị đóng cắt như cầu dao, công tắc.
• Cổng MC4: Đây là cổng kết nối chuyên dụng cho hệ thống điện mặt trời, giúp việc đấu nối các tấm pin trở nên dễ dàng và an toàn hơn.
• Thiết bị đo DC/AC: Một dụng cụ cần thiết để đo lường hệ thống, đảm bảo các thông số điện áp và dòng điện ở mức an toàn cho bạn khi đấu nối
• Đồng hồ đo điện trở, điện áp và cường độ dòng điện

Các loại tấm pin năng lượng mặt trời trên thị trường:

Trên thị trường hiện nay, có hai loại tấm pin năng lượng mặt trời phổ biến: tấm pin đơn tinh thể và tấm pin đa tinh thể.

Tấm pin đơn tinh thể, giá cao hơn nhưng đắt đều có lý do của nó khi chúng lại nổi bật với hiệu suất vượt trội. Nhờ khả năng chuyển đổi ánh sáng mặt trời thành điện năng cao, chúng trở thành lựa chọn lý tưởng cho nhiều dự án yêu cầu về chất lượng.

Trong khi đó, tấm pin đa tinh thể được đánh giá là bình dân hơn về giá cả nên có độ phủ rộng hơn. Với mức giá phải chăng hơn, chúng phù hợp với đa số người tiêu dùng và trở thành dòng sản phẩm bán chạy nhất trên thị trường. Hiệu suất của tấm pin đa tinh thể tuy không cao bằng tấm pin đơn tinh thể, nhưng vẫn đảm bảo cung cấp nguồn năng lượng các gia đình hoặc doanh nghiệp.

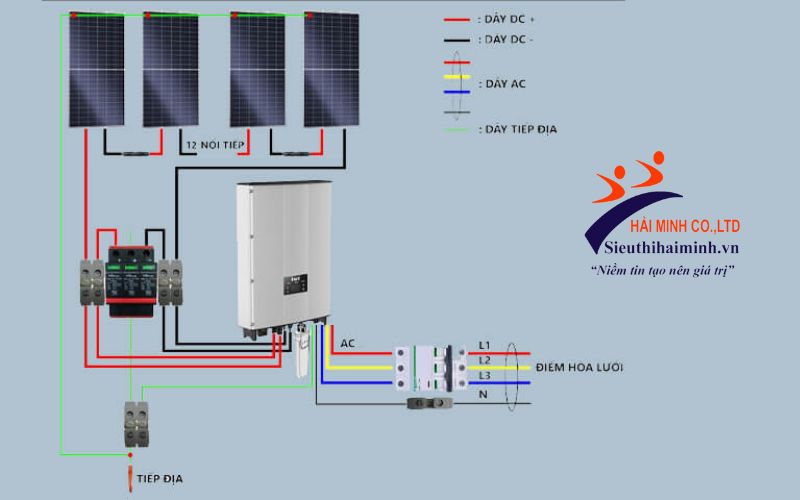

2. Các bước đấu nối điện mặt trời an toàn

Dưới đây là các bước mà chúng tôi đã thực hiện với độ chính xác và an toàn cao, bạn tham khảo thử nhé:

Bước 1: Kết nối các tấm pin mặt trời

Trước tiên, hãy kết nối các tấm pin năng lượng mặt trời với nhau bằng các cổng MC4 được trang bị sau mỗi tấm pin. Tùy theo mục đích tăng tổng điện áp hoặc tăng tổng dòng điện, bạn có thể lắp các tấm pin thành mạch nối tiếp, mạch song song hoặc mạch hỗn hợp. Đảm bảo rằng các đầu kết nối được gắn chặt với nhau để tránh rò rỉ điện khi sử dụng nhé.

Bước 2: Kết nối chuỗi tấm pin với inverter

Sử dụng dây dẫn để kết nối cổng DC của inverter với chuỗi tấm pin. Lưu ý cực (-) nối với cực (-) và cực (+) nối với cực (+). Để bảo vệ dây dẫn không bị đứt, bạn nên luồn chúng vào bên trong ống bảo vệ.

Bước 3: Kết nối inverter với tủ điện

Trên inverter, bạn sẽ thấy các chân lửa và chân trung tính của cổng AC. Kết nối chúng với các cổng tương ứng ở tủ điện. Đối với hệ thống inverter hòa lưới 3 pha, chọn inverter 3 pha và kết nối 3 dây nóng và 1 dây mát đến tủ điện tương ứng.

Bước 4: Nối tiếp đất

Đảm bảo hệ thống được an toàn bằng cách nối tiếp đất để xả điện áp cảm ứng từ tấm pin và khung giàn.

Bước 5: Kết nối tải tiêu thụ điện

Kết nối các thiết bị tiêu thụ điện với các cổng của tủ điện để chúng được cấp điện từ hệ thống.

Bước 6: Đấu nối tủ điện và công tơ điện

Đấu nối tủ điện với công tơ điện để kiểm soát lượng điện tiêu thụ và sản xuất.

Bước 7: Kết nối với lưới điện quốc gia

Đấu nối công tơ điện với nguồn lưới điện quốc gia để hoàn tất hệ thống.

Bước 8: Kiểm tra và vận hành

Cuối cùng, kiểm tra toàn bộ hệ thống đấu nối để đảm bảo an toàn và hiệu quả trước khi đưa vào vận hành.

Bạn hãy làm theo các bước mà tôi đưa ra ở trên sẽ giúp bạn kết nối inverter điện mặt trời một cách an toàn và hiệu quả, tối ưu hóa khả năng cung cấp năng lượng và đảm bảo sự bền bỉ cho hệ thống của bạn.

3. Lưu ý cách nối dây điện năng lượng mặt trời bạn cần nhớ

Khi cách đấu lắp đặt, bạn cần lưu ý một số các vấn đề sau để tránh gây giảm tuổi thọ hay xảy ra hỏng hóc bất ngờ và tối ưu nhất nhé.

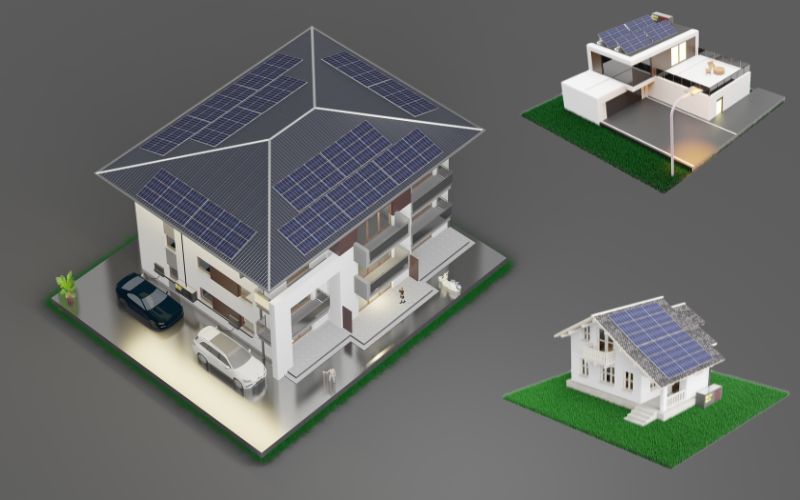

• Điều bạn cần lưu ý nhất đó chính là vị trí phải hướng về phía mặt trời để tối ưu nhất cho việc hấp thụ ánh nắng, tránh vị trí có cây cối che khuất đi.
• Tiếp đó là vị trí lắp đặt tấm pin có thể chịu được trọng lượng của chúng nữa nhé. Mái nhà thường là lựa chọn phổ biến của nhiều nhà. Trước khi lắp đặt, bạn hãy bảo trì và gia cố khung mái để đảm bảo an toàn.
• Sử dụng dây dẫn chất lượng tốt, chống thấm. Điều này giúp tránh hiện tượng điện giật và bảo vệ hệ thống khỏi những tác động xấu trực tiếp từ môi trường nhé.
• Bạn hãy kiểm tra hệ thống định kỳ thường xuyên để đảm bảo chất lượng kéo dài tuổi thọ cho inverter điện mặt trời. Sử dụng máy đo điện để kiểm tra dòng điện rò rỉ và đảm bảo an toàn cho inverter.

4. Các lỗi biến tần năng lượng mặt trời thường gặp

Trong quá trình sử dụng sẽ gặp phải 1 số lỗi xảy ra, đây là điều bình thường nên bạn không cần lo lắng nhé, thường sẽ xảy ra 3 lỗi chính là: lỗi kết nối, lỗi cấu hình và lỗi phần cứng

Lỗi kết nối:

• Vì có nhiều bộ phận là đêr trực tiếp ngoài trời nên các kết nối giữa biến tần, bảng điều khiển, tấm pin mặt trời và lưới điện có thể bị lỏng hoặc bị hỏng
• Ngoài ra còn có thể là do các kết nối bị ăn mòn hoặc bị hư hỏng do điều kiện thời tiết khắc nghiệt ảnh hưởng đến hiệu suất truyền tải năng lượng.

Lỗi cấu hình:

• Khi bạn lắp cấu hình sai các thông số của biến tần, chẳng hạn như điện áp, dòng điện, tần số, có thể gây ra lỗi hoạt động cho toàn hệ thống.
• Các lỗi phần mềm trong biến tần có thể gây ra lỗi hoạt động, chẳng hạn như mất kết nối, lỗi hiển thị hoặc lỗi điều khiển.
• Ngoài có thể là do cập nhật phần mềm không đúng cách hoặc không đầy đủ có thể dẫn đến lỗi hoạt động.

Lỗi phần cứng:

• Bạn cũng nên để ý các bộ phận của biến tần, chẳng hạn như quạt tản nhiệt, mạch điện tử, cảm biến, có thể bị hỏng do tuổi thọ sử dụng, điều kiện thời hoặc do lỗi sản xuất.
• Việc sử dụng quá tải biến tần cũng có thể dẫn đến hỏng hóc thiết bị hoặc giảm hiệu suất hoạt động.
