Cấu tạo và nguyên lý hoạt động của tời quay tay

Tời là thiết bị dùng để nâng vật lên cao hoặc  kéo tải dịch chuyển trong mặt phẳng ngang hoặc nghiêng. Tời có thể sử dụng riêng biệt hoặc kết hợp với các cơ cấu khác như cần trục, máy đào,...Hôm nay, siêu thị Hải Minh sẽ phác thảo cấu tạo và nguyên lý hoạt động của tời quay tay cho bạn đọc tìm hiểu.

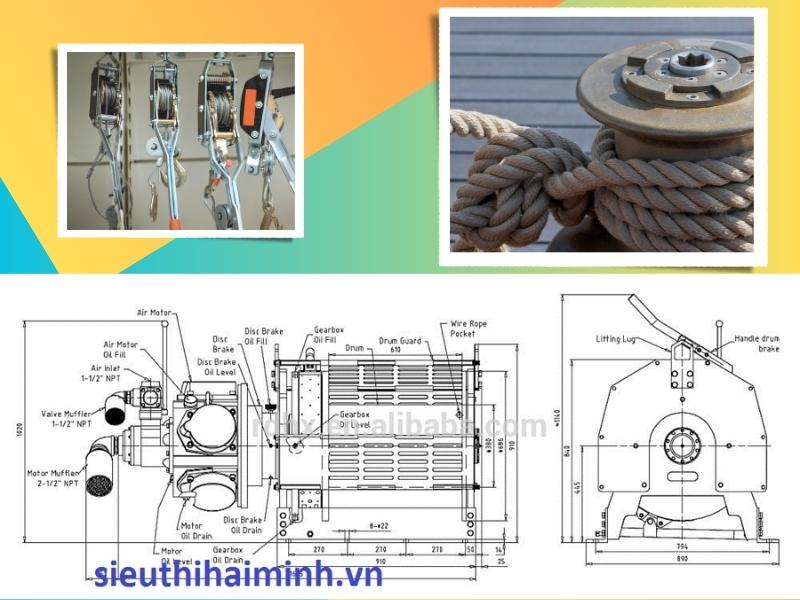

Cấu tạo và nguyên lý hoạt động của tời quay tay

 >>> Xem thêm: Cách lắp đặt và sử dụng tời điện mini

Về cơ bản cấu tạo chung của tời gồm có: tang cuốn cáp với một hoặc nhiều lớp cáp, hệ thóng truyền lực, bộ phận dẫn động và bộ phận phanh hãm.
Phân loại tời:
- Dựa theo nguồn dẫn động: tời tay và tời máy
- Dựa theo số tang cuốn cáp: tời một tang và tời nhiều tang
- Dựa theo công dụng: máy tời nâng, máy tời kéo và tời cho cơ cấu quay
Trong phạm vi bài viết này, chúng tôi xin giới thiệu về cấu tạo và nguyên lý hoạt động của tời quay tay, hi vọng sẽ giúp quý khách có thêm những kiến thức cần thiết về loại thiết bị này.
Tời tay dùng để nâng các vật nhẹ hoặc kéo các xe có trọng tải nhỏ. Khi làm việc tời được kẹp chặt trên nền hoặc gắn trên tường. Việc kẹp chặt phải đảm bảo chắc chắn, chịu được hai lần lực kéo danh nghĩa.
* Tời gắn trên tường
Cấu tạo tời gắn tường
Tời gắn tường
(1) - vỏ hàn, (2) - trục vít và tay quay, (3) bánh vít gắn với tang
Tời gắn trên tường không sử dụng phanh mà lợi dụng khả năng tự hãm của bộ truyền bánh vít trục vít.
* Tời có khung đệ gắn trên nền
Cáu tạo và nguyên lý hoạt của tời quay tay


(1) - các tấm thép thành bên, (2) - trục dẫn có lắp tay quay an toàn, (3) - bánh răng dẫn, (4) - ống ren, (5) - đai ốc, (6) - đĩa ma sát, (7) - bánh cóc, (8) - cóc hãm, (9) - trục trung gian, (10) - bánh răng trung gian, (11) - phanh đĩa, (12) - tay quay, (13) - bánh răng trượt, (14) - tang cuốn cáp, (15) - bánh răng có đường kính nhỏ, (16) - bánh răng có đường kính lớn.
Loại tời này có hai tốc độ. Trên trục quay an toàn (2) gắn bánh răng dẫn (3) có chiều rộng đủ lớn để đảm bảo an khớp với bánh răng trượt (13) khi bánh răng này trượt đến vị trí giới hạn trên trục (9). Hai bánh răng gắn trên tang có đường kính khác nhau. Bánh có đường kính lớn luôn ăn khớp với bánh răng (10) lắp trên trục (9). Để có tốc độ nhanh, trượt bánh răng (13) sang trái ăn khớp với bánh răng có đường kính nhỏ (15), lúc này bánh (13) đóng vai trò là một bánh răng trung gian cho (3) và (15) (tỷ số truyền i = Z15÷Z3)
Khi đang treo tải, muốn chuyển sang tốc độ chậm, đóng phanh đĩa (11) bằng cách quay tay quay (12) để giữ vật nhờ phanh đĩa (11), sau đố trượt (13) sang phải khớp với bánh răng (10) bằng khớp vấu. Tỷ số truyền của hệ thống lúc này là i = (Z13÷Z3).(Z16÷Z10)
Khi bánh răng (13) trượt ở vị trí trung gian, tang sẽ không có liên kết cứng với tay quay an toàn, do vật việc bố trí phanh (11) là điều cần thiết. Tay quay an toàn được sử dụng nhằm mục đích loại bỏ khả năng quay tự do của tay quay do trọng lượng vật nâng gây ra khi hạ vật. Nó sử dụng nguyên lý làm việc của phanh tự động với mặt ma sát tách rời.
Mọi vấn đề kỹ thuật cần được giải đáp hoặc cần cung cấp các loại tời như tời quay tay, tời kéo mặt đất, tời điện mini vui lòng liên hệ với chúng tôi để được tư vấn tốt nhất.
