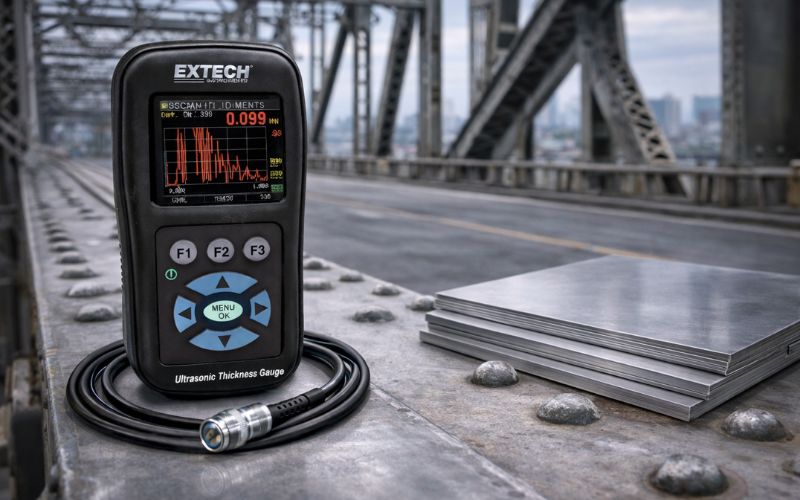

Máy siêu âm đo độ dày vật liệu Extech - TKG250

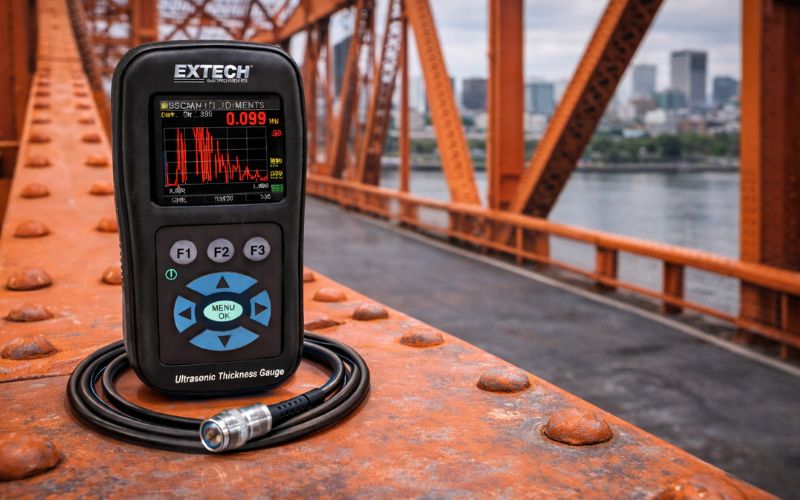

                  Thông số kỹ thuật

                  Phạm vi

                  Phạm vi độ dày thép

                  Đầu dò 5 MHz: 0,040 đến 20 "(1,0 đến 508mm); Đầu dò 10 MHz: 0,030" đến 2 "(0,76mm đến 50,8mm)

                  Phạm vi hiệu chuẩn vận tốc vật liệu

                  0,200 đến 0,7362 in / μS (0,508 đến 18,699mm / S)

                  Ngôn ngữ

                  Anh, Pháp, Tây Ban Nha, Ý, Séc, Đức, Bồ Đào Nha, Slovak, Phần Lan và Hungary

Chế độ giữ

Giữ màn hình để duy trì đọc độ dày cuối cùng với màn hình video đảo ngược

Chế độ đóng băng

Hiển thị đóng băng (lý tưởng cho bài đọc nhiệt độ cao)

Chế độ tối thiểu / tối đa nhanh

Hiển thị giá trị tối thiểu hoặc tối đa và độ dày thực tế ở 20 lần đo / giây

Các đơn vị

Inch / Millimet / microseconds

Báo động

Tiếng bíp nghe được; màn hình nhấp nháy illuminae và bàn phím; và phản hồi rung

Bàn phím chiếu sáng

F1 = Đỏ, F2 = Vàng, F3 = Xanh để kiểm tra dễ dàng, đi / không đi

Độ lợi - Điều chỉnh biến

Trong các bước 1dB từ 20-90dB hoặc Điều khiển khuếch đại tự động (AGC) cho dạng sóng

B-Scan - Hiển thị mặt cắt ngang của mẫu thử

Hiển thị một mặt cắt trực quan của khu vực kiểm tra không có mối tương quan với khoảng cách. Màu sắc cảnh báo B-Scan bao gồm: Đỏ = dưới mức tối thiểu / trên mức tối đa; Vàng = Chú ý; và Xanh = Tốt.

Tiếng vọng

Chỉ đo độ dày kim loại (sơn và lớp phủ không ảnh hưởng đến giá trị độ dày vật liệu cơ bản)

Chế độ vi sai

Hiển thị sự khác biệt từ phép đo độ dày thực tế và giá trị tham chiếu của người dùng đã nhập

Chế độ vận tốc

Hiển thị tốc độ âm thanh để đo độ dày của vật liệu không xác định

Bộ dữ liệu

Lưu trữ các bài đọc 50k (có thể mở rộng đến 100k) và 5.000 dạng sóng; tên tệp dài tối đa 20 ký tự; và phần mềm Extech XPorter đi kèm trích xuất các tệp dữ liệu .csv có thể được mở để xem trong MS Excel, Notepad hoặc Wordpad. So sánh tệp & xem xét lưới

Phạm vi

Điều chỉnh điều khiển phạm vi thủ công hoặc theo dõi thu phóng tự động đến tiếng vang trung tâm độc lập với phạm vi đã chọn

Chế độ chỉnh lưu

RF, nửa sóng dương, nửa sóng âm và chỉnh lưu toàn sóng

Dạng sóng trực tiếp (A-Scan)

Điều chỉnh đầy đủ để đạt được ở bước 1dB hoặc AGC, trống chính, trống sau tiếng vang đầu tiên nhận được, phạm vi bao gồm theo dõi tự động thu phóng đến trung tâm tiếng vang độc lập với vật liệu và chỉnh lưu

Tuổi thọ pin

8 đến 14 giờ (tùy thuộc vào điều kiện hoạt động)
