Lắp đặt máy phát điện trong phòng máy đòi hỏi không chỉ sự chính xác mà còn phải tuân thủ các tiêu chuẩn nghiêm ngặt để đảm bảo an toàn, hiệu suất và tuổi thọ của thiết bị.Bạn đã bao giờ tự hỏi làm thế nào để sắp xếp thiết bị phát điện sao cho vừa tiết kiệm không gian, vừa đảm bảo thông gió tốt và giảm thiểu tiếng ồn tối đa? Làm thế nào để xây dựng hệ thống nối đất, hệ thống thoát khói và các biện pháp phòng cháy nổ?Vậy hãy để Kĩ thuật Hải Minh gửi đến bạn những tiêu chuẩn lắp đặt máy phát điện trong phòng máy, giúp bạn có được một hệ thống vận hành an toàn và hiệu quả nhất.

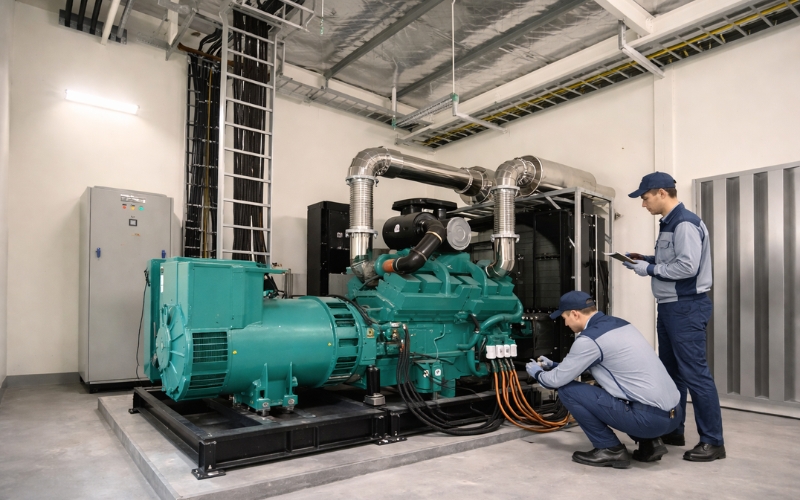

1. Tiêu chuẩn kích thước phòng khi lắp đặt máy phát điện
Tiêu chuẩn kích thước phòng cần đảm bảo đáp ứng yêu cầu kỹ thuật, tạo đủ không gian để máy hoạt động hiệu quả, an toàn và dễ dàng bảo trì.
a. Chiều rộng phòng máy
Được tính bằng tổng chiều rộng của máy phát điện cộng với khoảng cách từ máy đến tường ở hai bên. Mỗi bên cần có khoảng trống tối thiểu là 800mm để đảm bảo thông gió và đủ không gian cho việc kiểm tra, bảo trì.Nếu phòng có thêm các thiết bị bổ sung như bồn chứa dầu, tủ điện hoặc các hệ thống phụ trợ khác, cần cộng thêm chiều rộng của những thiết bị này vào tổng chiều rộng phòng. b. Chiều dài phòng máy
Được tính dựa trên chiều dài của máy cộng với các yếu tố khác như chiều dài của các bộ phận tiêu âm gió ra, gió vào và chiều dài của chụp thoát gió. Ngoài ra, cần thêm một khoảng cách tối thiểu 1000mm từ đuôi máy đến tường để đảm bảo không gian thoát khí.
Nếu phòng có đặt thêm bồn chứa dầu dự phòng hoặc các thiết bị bổ sung khác như tủ điện, chiều dài của những thiết bị này cũng phải được tính thêm vào chiều dài tổng thể của phòng máy.
c. Chiều cao phòng máy
Chiều cao phòng phải đủ để chứa cả thiết bị phát điện và các thiết bị đi kèm như bộ giảm âm và ống khí thải. Tổng chiều cao yêu cầu được tính bằng chiều cao của máy phát cộng với chiều cao của bộ giảm âm, ống khí thải và khoảng trống tối thiểu 1000mm phía trên để đảm bảo thoát khí tốt và tạo không gian an toàn cho hệ thống vận hành.
2. Tiêu chuẩn bộ giảm chấn và bệ máy phát điện
a. Bộ giảm chấn (giảm rung)
Bộ giảm chấn được lắp đặt giữa máy phát và bệ đỡ nhằm giảm thiểu rung động truyền xuống nền móng hoặc sàn nhà, giúp bảo vệ cấu trúc xung quanh. Bộ giảm chấn thường là các tấm cao su hoặc lò xo chuyên dụng, được thiết kế để hấp thụ và phân tán rung động.
Đối với máy có công suất nhỏ, thường dưới 20 kW, việc sử dụng bệ và lò xo giảm chấn có thể không cần thiết nhưng vẫn khuyến nghị lắp đặt để tăng cường ổn định và giảm thiểu tiếng ồn.
b. Bệ máy phát điện
Bệ máy thường được làm từ bê tông cốt thép với độ dày tối thiểu từ 15-20 cm, tùy thuộc vào trọng lượng và kích thước của máy phát. Bê tông cốt thép phải có khả năng chịu lực tốt, không bị nứt gãy dưới tác động của máy và các rung động phát sinh trong quá trình vận hành.
Kích thước bệ cần lớn hơn máy phát để đảm bảo vững chắc, an toàn và đồng thời phải được đặt trên nền đất không lún, không ngập nước.
c. Yêu cầu đối với bộ giảm chấn
Bộ giảm chấn phải có khả năng giảm rung động ít nhất từ 80-90%, để tránh ảnh hưởng đến cấu trúc nền móng và các công trình xung quanh. Điều này giúp bảo vệ độ bền của thiết bị phát điện và kéo dài tuổi thọ của thiết bị liên quan.
3. Tiêu chuẩn hệ thống tiêu âm máy phát điện
Để kiểm soát tiếng ồn, đặc biệt khi máy được lắp đặt gần các khu vực nhạy cảm như khu dân cư, văn phòng, trường học và bệnh viện. Dưới đây là các chi tiết cần lưu ý khi thiết kế và lắp đặt hệ thống tiêu âm:
a. Vai trò hệ thống tiêu âm
Hệ thống tiêu âm đóng vai trò quan trọng trong việc giảm thiểu tiếng ồn phát ra từ máy, đảm bảo không gây ảnh hưởng đến môi trường xung quanh và tuân thủ các quy định về tiếng ồn.
Điều này đặc biệt cần thiết trong các khu vực đông người sinh sống và làm việc, nơi mà tiếng ồn có thể gây phiền toái hoặc ảnh hưởng xấu đến sức khỏe con người.
b. Cấu tạo hệ thống tiêu âm
Hệ thống tiêu âm bao gồm các thành phần tiêu âm trần và tường, thường được làm từ khung thép chắc chắn và lớp bông thủy tinh có tỷ trọng từ 80 – 100kg/m3 giúp hấp thụ âm thanh hiệu quả, giảm tiếng ồn.
Ngoài ra, các lớp này còn được bọc bằng vải chống cháy để tăng cường an toàn, và bề mặt ngoài cùng là lớp tôn đột lỗ để tối ưu hóa khả năng tiêu âm. Độ dày tiêu âm của hệ thống thường dao động từ 80 – 100mm, tùy thuộc vào yêu cầu giảm tiếng ồn của từng khu vực.
c. Khối tiêu âm đầu vào và đầu ra
Để giảm tiếng ồn của gió hút vào và thoát ra, hệ thống sử dụng các khối tiêu âm đầu vào và đầu ra được ghép đan xen nhau. Khối tiêu âm đầu vào thường có diện tích bằng 1.3-1.5 lần diện tích két nước, trong khi khối tiêu âm đầu ra có diện tích bằng 1.1-1.3 lần diện tích két nước. Thiết kế này giúp giảm thiểu hiệu quả tiếng ồn gió mà không làm ảnh hưởng đến hiệu suất hoạt động của máy.
d. Biện pháp chống ồn bổ sung
Khi máy phát hoạt động gần các khu vực nhạy cảm như dân cư, trường học, hoặc bệnh viện, cần có thêm các biện pháp chống ồn để đảm bảo tiếng ồn nằm trong giới hạn cho phép.
Một trong những biện pháp hiệu quả là lắp đặt hệ thống tiêu âm cho phòng máy hoặc sử dụng các bộ giảm thanh chuyên dụng. Hệ thống này không chỉ giúp giảm tiếng ồn mà còn cải thiện điều kiện làm việc và sinh hoạt của mọi người trong khu vực lân cận.

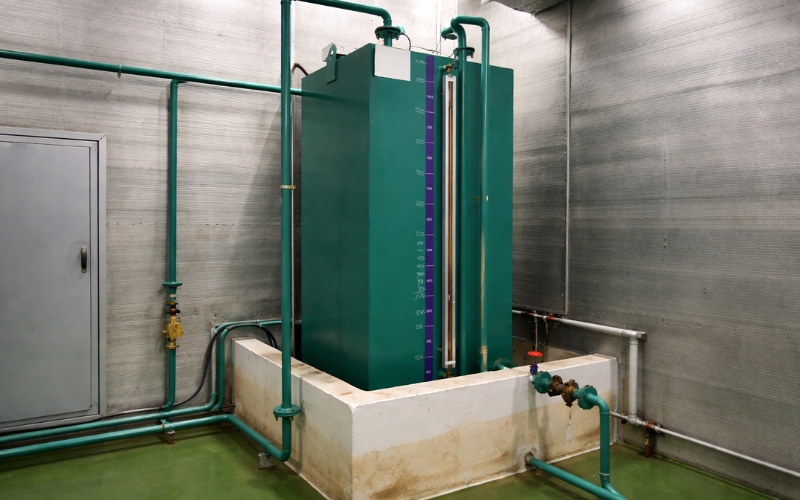

4. Tiêu chuẩn hệ thống cấp dầu
Hệ thống cấp dầu đóng vai trò quan trọng trong việc duy trì hoạt động liên tục của máy, và có thể được thiết kế theo hai dạng chính: hệ thống cấp dầu 1 bồn và hệ thống cấp dầu 2 bồn.
a. Hệ thống cấp dầu 1 bồn
Ở hệ thống này, chỉ cần một bồn dầu duy nhất để cung cấp nhiên liệu cho máy. Hệ thống bao gồm đường ống dẫn dầu kết nối từ bồn đến máy, van đóng mở để điều chỉnh lưu lượng và thước thăm dầu để theo dõi mức dầu.
Động cơ phát điện có khả năng tự động hút dầu từ bồn để duy trì hoạt động mà không cần sự can thiệp thủ công thường xuyên.
b. Hệ thống cấp dầu 2 bồn
Với hệ thống này, ngoài bồn dầu chính, còn có thêm một bồn dầu phụ. Để đảm bảo cung cấp dầu liên tục, hệ thống cần có một bơm tự động để bơm dầu từ bồn phụ vào bồn chính khi cần thiết.
Điều này giúp duy trì nguồn cung dầu ổn định và giảm thiểu nguy cơ dừng máy do thiếu nhiên liệu.
5. Tiêu chuẩn xử lý khí thải trong phòng
Hệ thống xử lý khí thải rất quan trọng để đảm bảo khí thải từ máy phát điện không gây ô nhiễm môi trường và đáp ứng các quy chuẩn về bảo vệ môi trường. Hệ thống này gồm hai bộ phận chính: ống dẫn khí thải và bộ lọc.
- Ống dẫn khí thải: Được làm từ thép chịu nhiệt, bên trong được bọc n bằng bông thủy tinh để cách nhiệt và giảm độ nóng của khí thải. Bên ngoài ống dẫn được bọc bằng inox để tăng độ bền và chống ăn mòn.
- Bộ lọc khí thải: Giúp loại bỏ các chất độc hại trước khi thải ra môi trường, giảm thiểu tác động tiêu cực đến sức khỏe con người và môi trường xung quanh.

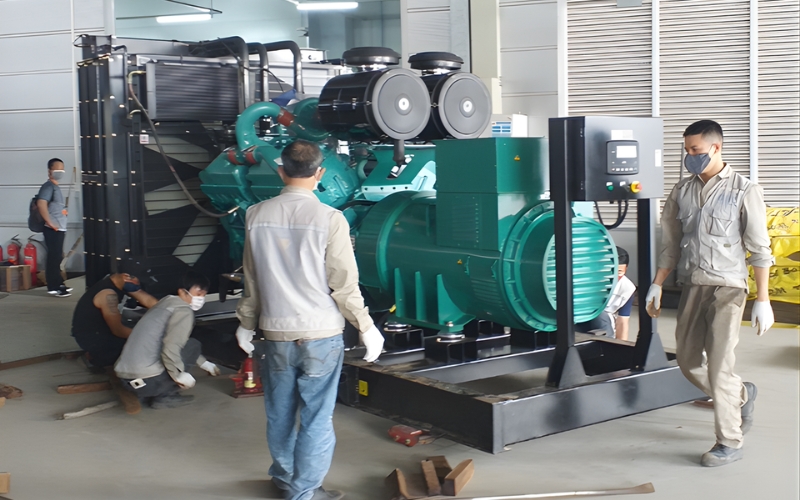

6. Tiêu chuẩn nối đất của máy phát
Nối đất là một yêu cầu kỹ thuật bắt buộc để đảm bảo an toàn khi lắp đặt máy phát điện, giúp giảm thiểu rủi ro do điện giật và bảo vệ thiết bị.
- Hệ thống nối đất trung tính (Rnd ≤ 4Ω): Hệ thống này giúp ổn định điện áp và đảm bảo hoạt động an toàn cho các thiết bị điện.
- Hệ thống nối đất cho vỏ máy, tủ hạ thế và các thiết bị điện khác (Rnd ≤ 4Ω): Đảm bảo rằng tất cả các vỏ máy và thiết bị đều được nối đất đúng chuẩn, giúp bảo vệ người sử dụng và giảm thiểu nguy cơ cháy nổ do các sự cố điện.
7. Tiêu chuẩn hệ thống ánh sáng
Hệ thống chiếu sáng trong phòng máy cần được thiết kế sao cho cung cấp đủ ánh sáng cho quá trình vận hành và bảo trì máy phát điện. Độ sáng phải đảm bảo người vận hành có thể nhìn rõ các chi tiết và bộ phận của máy để thực hiện công việc một cách an toàn và chính xác.Ngoài ra, cần có các ổ cắm điện phù hợp để hỗ trợ cho các hoạt động bảo dưỡng hoặc kiểm tra định kỳ. 8. Tiêu chuẩn phòng chống cháy nổ cho máy phát điện
Phòng máy phát điện cần được trang bị đầy đủ các biện pháp phòng chống cháy nổ để đảm bảo an toàn. Cụ thể, phải có bình cứu hỏa được bố trí ở các vị trí dễ tiếp cận trong trường hợp khẩn cấp.
Hệ thống ngắt điện tự động cần được cài đặt để ngắt nguồn điện khi có sự cố cháy nổ, giúp bảo vệ an toàn cho người và tài sản. Các biện pháp này giúp giảm thiểu rủi ro và bảo vệ toàn bộ hệ thống trong trường hợp có hỏa hoạn.
Hy vọng với bài viết trên đây giúp cho người dùng có thêm kinh nghiệm trong việc lắp đặt hệ thống phát điện cho bất kỳ văn phòng, xưởng sản xuất, khu chung cư, bệnh viện...
