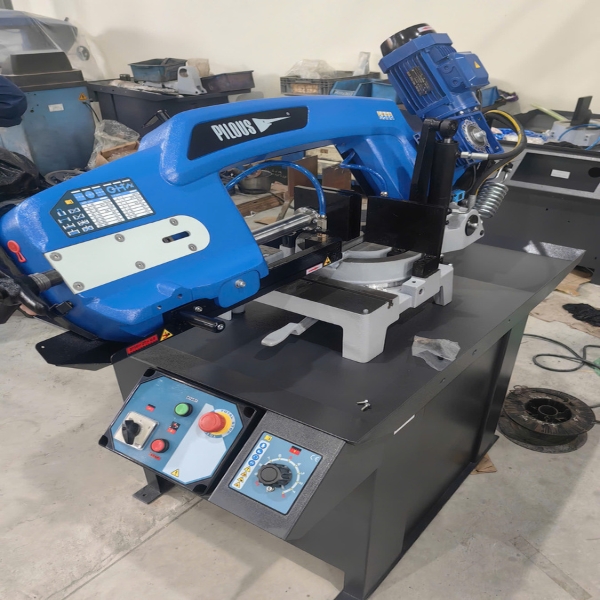

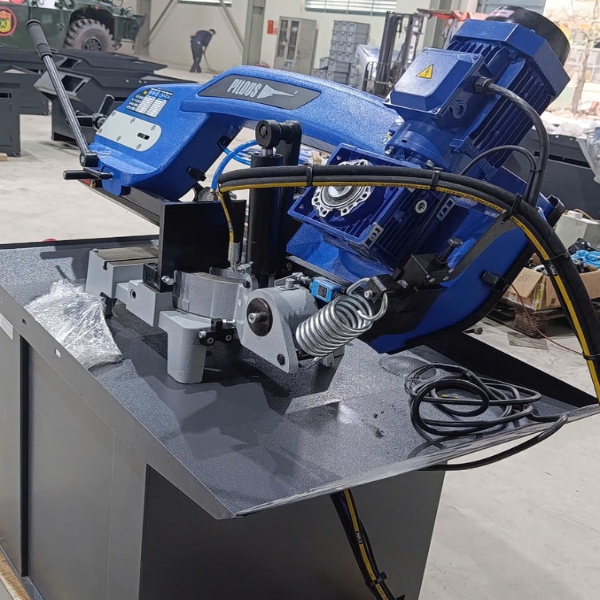

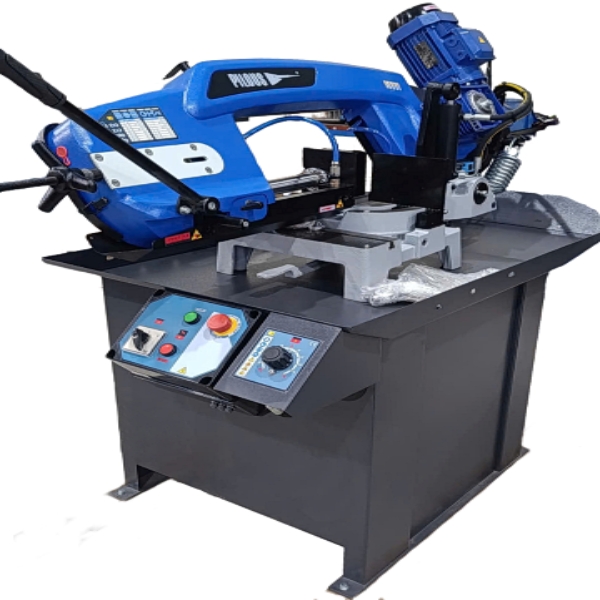

Máy cưa vòng trọng lực Pilous PAB 235 DAE (Double Angle Economy) sử dụng cơ cấu hạ cần cưa bằng trọng lực kết hợp hệ thống thủy lực giúp lưỡi cưa tiếp xúc với phôi có kiểm soát. Đặc biệt, hệ thống ê tô cho phép thiết lập góc cắt liên tục hai mặt trong phạm vi góc 60° phải và góc 45° trái.
Pilous PAB 235 DAE có khả năng cắt phôi tròn đường kính tối đa 235mm và phôi chữ nhật đến 280 × 180mm ở góc 90°. Máy sử dụng động cơ ba pha hai tốc độ, tích hợp hệ thống làm mát và có kết cấu gang xám chắc chắn, phù hợp với các đơn vị cần gia công kim loại thường xuyên.
1. Thông số kỹ thuật máy cưa vòng trọng lực Pilous PAB 235 DAE
- Model: PAB 235 DAE
- Khả năng cắt theo góc| Hình dạng phôi | 90° | -45° | +45° | +60° |
| Phôi tròn (mm) | 235 | 165 | 185 | 115 |
| Phôi vuông (mm) | 230 | 145 | 160 | 80 |
| Phôi chữ nhật (mm) | 280 × 180 | 185 × 80 | 185 × 100 | 115 × 80 |
- Công suất động cơ: 380V, 50Hz, 0.9/1.4kW
- Công suất bơm làm mát: 380V, 50Hz, 0.09kW
- Tốc độ lưỡi cưa: 40/80m/phút
- Kích thước lưỡi cưa: 20 × 0.9mm
- Chiều cao làm việc của ê tô tối đa: 900mm
- Dung tích thùng làm mát: Khoảng 15 lít
- Kích thước máy tối thiểu: 1640 × 750 × 1400mm
- Kích thước máy tối đa : 1930 × 1610 × 2000mm
- Trọng lượng máy: 290kg2. Máy cưa vòng trọng lực PAB 235 DAE có gì vượt trội?
2.1 Cơ cấu hạ cần bằng trọng lực kết hợp thủy lực
Khác với máy cưa vòng thủ công, PAB 235 DAE sử dụng trọng lượng của cần cưa để tạo lực hạ lưỡi cưa xuống phôi. Hệ thống thủy lực kiểm soát quá trình hạ, giúp cần cưa di chuyển có kiểm soát và hạn chế tình trạng tiếp xúc quá đột ngột với vật liệu.2.2 Cắt hai góc, mở rộng phạm vi gia công
Máy có khả năng điều chỉnh góc cắt về cả hai phía: tối đa 45° bên trái và 60° bên phải. Hỗ trợ gia công các chi tiết có đầu cắt vát hoặc khung thép, kết cấu kim loại cần ghép nối theo góc.
Góc cắt được thiết lập thông qua thước chia độ và cơ cấu khóa trên máy.
Với PAB 235 DAE, người dùng có thể xử lý nhiều yêu cầu cắt trên cùng một máy, mà không phải bố trí thêm thiết bị.2.3 Động cơ ba pha hai tốc độ
Máy sử dụng động cơ ba pha với hai mức tốc độ lưỡi cưa 40 và 80m/phút, cho phép lựa chọn chế độ cắt phù hợp với vật liệu và điều kiện gia công.2.4 Ê tô kẹp nhanh, hỗ trợ cắt phôi theo bó
Hệ thống ê tô hàm kẹp lớn cho phép việc kẹp chi tiết 1 cách chắc chắn, đơn lẻ hoặc theo bó.2.5 Tích hợp hệ thống làm mát, bàn chải làm sạch lưỡi cưa
Pilous PAB 235 DAE trang bị bơm dung dịch làm mát cùng thùng chứa khoảng 15 lít hỗ trợ giảm nhiệt, hạn chế ma sát và cải thiện điều kiện cắt.
Bên cạnh đó, bàn chải sắt được dẫn động thông qua bánh đà giúp làm sạch phoi bám trên lưỡi cưa trong quá trình vận hành.2.6 Kết cấu gang xám chắc chắn, thiết kế bảo dưỡng thuận tiện
Máy có kết cấu đúc gang xám, hỗ trợ hấp thụ rung động trong quá trình cắt và duy trì độ ổn định của hệ thống.
Bánh đà có đường kính lớn kết hợp với cụm dẫn hướng lưỡi cưa gắn mảnh hợp kim cứng giúp định hướng lưỡi cưa ổn định.

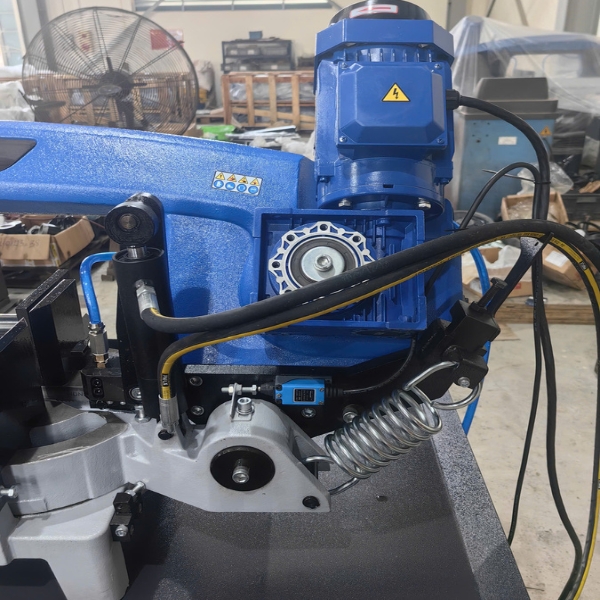

Hệ thống ổ bi, cơ cấu căng lưỡi và hộp giảm tốc công nghiệp được thiết kế để hỗ trợ vận hành bền bỉ.
Cần cưa được thiết kế với các khoang bố trí dây điện và đường cấp dung dịch làm mát gọn gàng và bảo vệ tốt hơn. Nắp che phía sau có thể mở để tiếp cận khu vực bên trong, hỗ trợ vệ sinh và thay lưỡi cưa thuận tiện hơn.
Ngoài ra, người sử dụng có thể điều chỉnh độ cao của cần cưa nhờ tay nắm cao su kèm với sự hỗ trợ đặc biệt của hệ thống lò xo đàn hồi.
Những điểm đáng chú ý của model này gồm khả năng cắt phôi tròn đến 235mm, cơ cấu hạ cần bằng trọng lực kết hợp thủy lực, động cơ ba pha hai tốc độ, kết cấu gang xám và hệ thống làm mát tích hợp.
