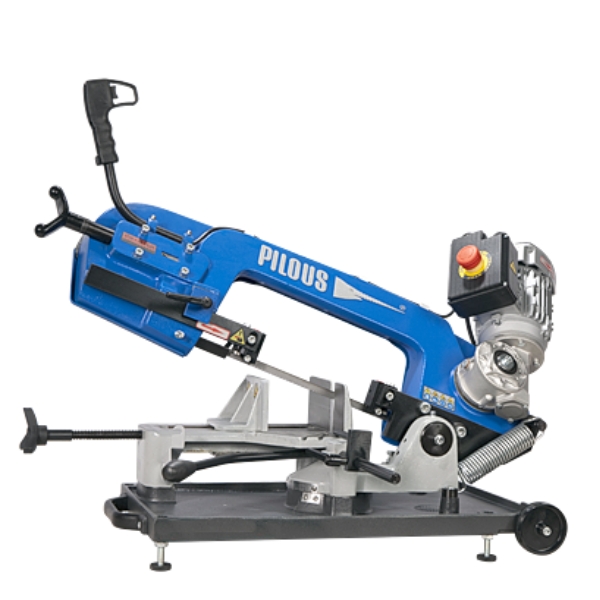

Máy cưa vòng thủ công Pilous PAB 130 LM là lựa chọn đáng cân nhắc cho các đơn vị thi công, lắp đặt và xưởng cơ khí cần một thiết bị cắt kim loại có kết cấu nhẹ, dễ di chuyển và hỗ trợ cắt theo nhiều góc. Theo đó, máy hỗ trợ cắt thẳng ở góc 90° và cắt vát theo các góc trong phạm vi từ 90° đến 60°. Người vận hành có thể điều chỉnh góc trên thang chia độ và khóa cố định trước khi tiến hành cắt. PAB 130 LM sử dụng động cơ điện một pha 230V, công suất 0.55kW, phù hợp với những địa điểm sử dụng nguồn điện dân dụng.1. Thông số kỹ thuật máy cưa vòng thủ công Pilous PAB 130 LM
- Model: PAB 130 LM
- Điện áp: 230V
- Tần số: 50Hz
- Công suất động cơ: 0.55kW
- Tốc độ lưỡi cưa: 75 m/phút
- Khả năng cắt theo góc:- Góc 90°: Sắt tròn 130mm, sắt vuông 130mm, sắt chữ nhật 180 x 100mm.
- Góc 45°: Sắt tròn 115mm, sắt vuông 105mm, sắt chữ nhật 115 x 75mm.
- Góc 60°: Sắt tròn 70mm, sắt vuông 60mm, sắt chữ nhật 70 x 60mm
- Kích thước cơ bản (min.): 980 × 420 × 550mm
- Kích thước tổng (max.): 1030 × 840 × 810mm
- Trọng lượng: 50kg
- Góc cắt: Điều chỉnh từ 90° đến 60°
- Phụ kiện: Cữ chặn phôi dài 250mm2. Đặc điểm nổi bật của máy cưa vòng thủ công PAB 130 LM
2.1 Kết cấu nhẹ, thuận tiện di chuyển
PAB 130 LM được phát triển theo hướng giảm trọng lượng để phù hợp với môi trường làm việc lưu động. Cần cưa, đế máy và cụm bàn sử dụng nhôm đúc, trong khi ê tô và bánh đà truyền động sử dụng gang xám.
Máy cưa vòng trang bị bánh xe nhựa, tay cầm và khóa giữ cần cưa khi di chuyển. Nhờ đó, người dùng có thể thuận tiện hơn khi vận chuyển thiết bị giữa các khu vực thi công hoặc bố trí lại vị trí làm việc trong xưởng.2.2 Cắt kim loại theo nhiều góc
Thiết bị hỗ trợ cắt thẳng ở góc 90° và cắt vát theo các góc trong phạm vi từ 90° đến 60°. Người vận hành có thể điều chỉnh góc trên thang chia độ và khóa cố định trước khi tiến hành cắt.
Khả năng cắt theo góc giúp thiết bị đáp ứng các công việc gia công thanh kim loại, ống, hộp, phôi để chế tạo khung sắt, kết cấu kim loại hoặc thực hiện các công việc lắp đặt cần đầu cắt vát.2.3 Hệ thống dẫn hướng lưỡi cưa chính xác
Các đầu kẹp dẫn hướng được trang bị hợp kim cứng giúp định hướng lưỡi cưa trong quá trình vận hành. Kết hợp với hệ thống bánh đà, ổ bi và cơ cấu căng lưỡi cưa giúp lưỡi cưa chạy ổn định hơn khi cắt.2.4 Động cơ điện một pha, dễ bố trí sử dụng
Máy vận hành bằng động cơ điện một pha 230V, công suất 0.55kW, phù hợp với những địa điểm có nguồn điện dân dụng. Người dùng không cần bố trí hay nâng cấp nguồn điện ba pha công nghiệp.2.5 Tích hợp cữ chặn phôi và ray gấp U 130
PAB 130 LM trang bị cữ chặn phôi dài 250mm, hỗ trợ xác định vị trí phôi khi thực hiện các thao tác cắt lặp lại.

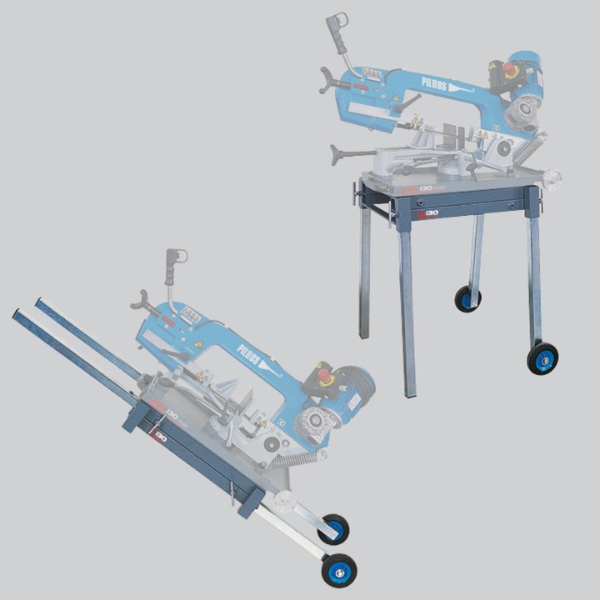

Ngoài ra, hệ thống ray gấp U 130 cho phép bố trí máy ở độ cao thuận tiện. Bánh xe hỗ trợ di chuyển máy trên ray ở cả trạng thái gấp và mở, linh hoạt cho các công việc cần thay đổi vị trí thiết bị.3. Nguyên lý hoạt động của máy cưa vòng Pilous PAB 130 LM
Máy cưa vòng thủ công PAB 130 LM hoạt động dựa trên chuyển động tuần hoàn liên tục của lưỡi cưa dạng vòng. Động cơ điện truyền lực qua hộp giảm tốc đến hệ thống bánh đà, làm lưỡi cưa chuyển động với tốc độ 75m/phút.
Quá trình cắt như sau:
Bước 1: Chuẩn bị và gá phôi
Đặt thanh kim loại lên vị trí gá, điều chỉnh góc cắt theo yêu cầu và sử dụng ê tô để kẹp chặt phôi. Nếu cần cắt nhiều thanh theo cùng chiều dài, có thể thiết lập cữ chặn phôi.
Bước 2: Kiểm tra lưỡi cưa, khởi động máy
Kiểm tra độ căng, vị trí lắp lưỡi cưa và các bộ phận dẫn hướng. Sau khi phôi được cố định chắc chắn và khu vực làm việc an toàn, tiến hành khởi động theo hướng dẫn vận hành.
Bước 3: Hạ cần cưa để thực hiện đường cắt
Người vận hành điều khiển cần cưa hạ xuống để lưỡi cưa tiếp xúc với vật liệu. Lưỡi cưa chuyển động liên tục, các răng cưa lần lượt bóc tách vật liệu để tạo thành đường cắt. Tốc độ hạ cần cần được kiểm soát phù hợp, tránh ép lưỡi cưa quá mạnh.
Bước 4: Hoàn tất, kiểm tra phôi
Sau khi cắt xong, chờ lưỡi cưa dừng hẳn, lấy phôi ra, kiểm tra kích thước, bề mặt cắt và tình trạng lưỡi cưa để chuẩn bị cho chu kỳ làm việc tiếp theo.
Các thao tác gá phôi, kẹp vật liệu, điều chỉnh góc và điều khiển cần cưa đều thực hiện thủ công, PAB 130 LM phù hợp cho các nhu cầu gia công linh hoạt, không đòi hỏi tự động hóa cao như các công trường xây dựng, đơn vị lắp đặt, xưởng cơ khí và cơ sở gia công kim loại quy mô nhỏ.Tham khảo thêm >> Máy cưa vòng thủ công Pilous PAB 130 (3 phiên bản)
