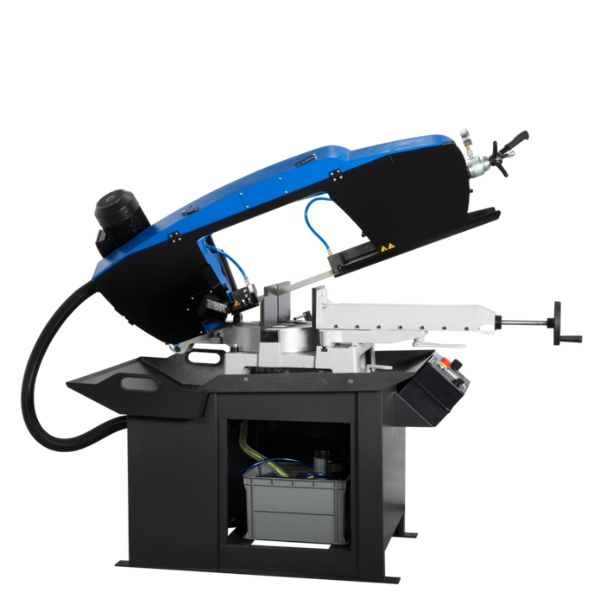

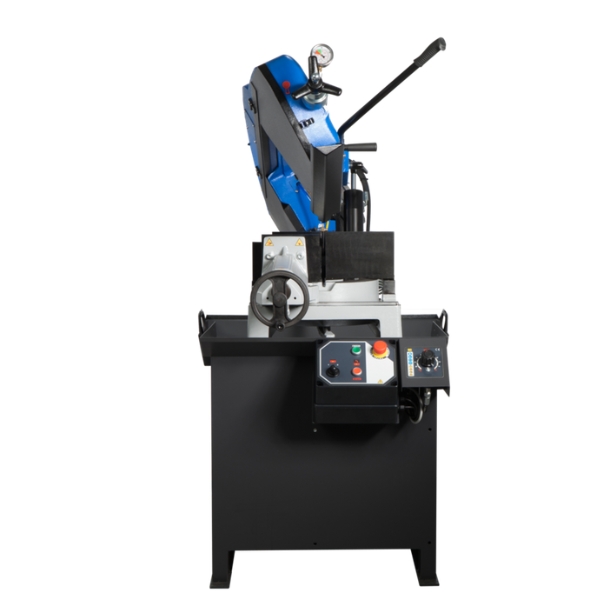

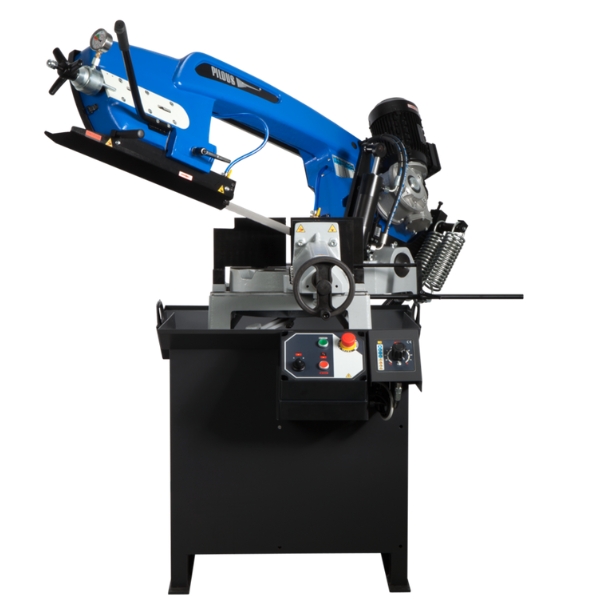

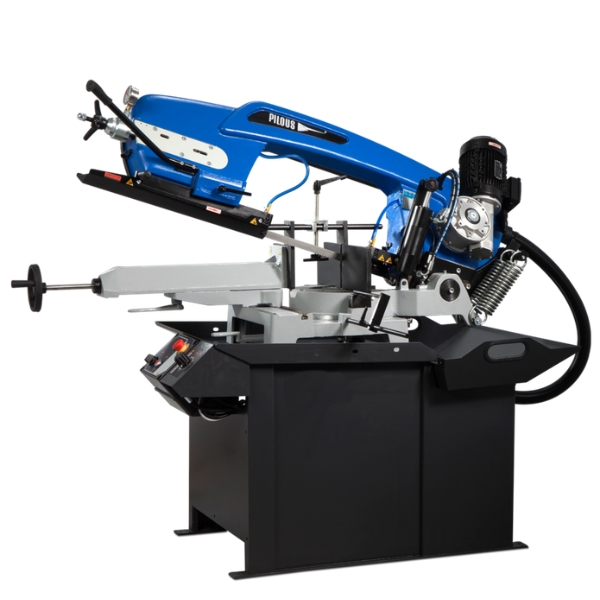

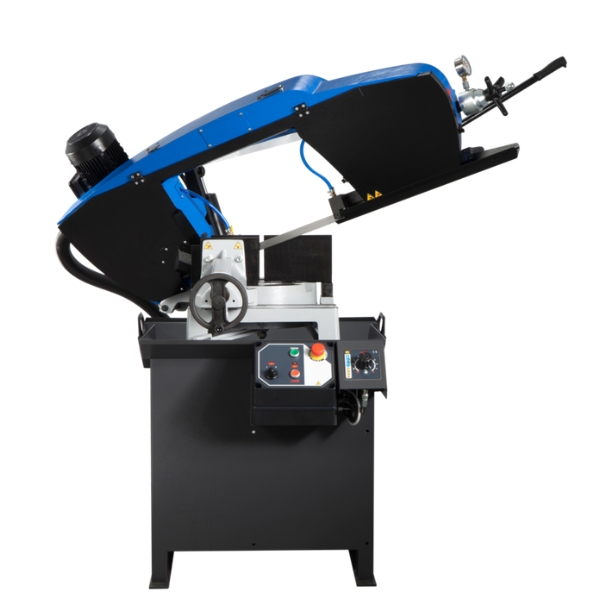

Máy cưa vòng trọng lực Pilous PAB 300 DAE là dòng máy cưa vòng kim loại thuộc series PAB 300. Máy có khả năng cắt phôi tròn đường kính tối đa 300mm ở góc 90°, đồng thời hỗ trợ cắt nghiêng sang cả hai phía, đáp ứng nhiều yêu cầu gia công khác nhau. Với kết cấu gang xám chắc chắn, động cơ 3 pha hai cấp tốc độ và hệ thống làm mát tích hợp, Pilous PAB 300 DAE là lựa chọn đáng cân nhắc cho các cơ sở cần gia công phôi kim loại có kích thước lớn và thường xuyên thay đổi góc cắt.1. Thông số kỹ thuật máy cưa vòng trọng lực Pilous PAB 300 DAE
- Model: PAB 300 DAE
- Khả năng cắt theo góc| Hình dạng phôi | 90° | -45° | +45° | +60° |
| Phôi tròn (mm) | 300 | 220 | 240 | 155 |
| Phôi vuông (mm) | 290 | 190 | 190 | 150 |
| Phôi chữ nhật (mm) | 360 × 190 | 240 × 100 | 240 × 160 | 150 × 150 |
- Công suất động cơ: 380V, 50Hz, 1.3/1.8kW
- Công suất bơm: 380V, 50Hz, 0.09kW
- Tốc độ lưỡi cưa: 40/80m/phút
- Kích thước lưỡi cưa: 3150 x 27 x 0.9mm
- Chiều cao làm việc của ê tô tối đa: 910mm
- Dung tích thùng làm mát: Khoảng 15 lít
- Kích thước máy tối thiểu: 1840 × 890 × 1520mm
- Kích thước máy tối đa : 2210 × 1720 × 2150mm
- Trọng lượng máy: 460kg2. Tại sao nên đầu tư máy cưa vòng trọng lực PAB 300 DAE?
2.1 Cắt góc hai chiều, tăng tính linh hoạt khi gia công
Pilous PAB 300 DAE có khả năng cắt nghiêng sang cả trái và phải. Máy hỗ trợ góc cắt từ 45° bên trái đến 60° bên phải, phù hợp với các công việc cần tạo mặt cắt nghiêng trên thép thanh, thép hộp, ống kim loại... mở rộng phạm vi ứng dụng của máy.
Cụm bàn xoay có thước chia độ và cơ cấu khóa giúp người vận hành thiết lập góc cắt theo yêu cầu.2.2 Cụm ê tô dịch chuyển ngang, thuận tiện bố trí phôi
So với cấu hình ê tô cố định thông thường, phiên bản PAB 300 DAE có cụm ê tô linh hoạt theo chiều ngang bàn máy, hỗ trợ điều chỉnh vị trí gá kẹp theo hình dạng và yêu cầu cắt của phôi.
Hệ thống hàm kẹp lớn cho phép cố định phôi đơn lẻ hoặc nhiều chi tiết theo bó.
Ngoài ra, thiết kế tương đối gọn giúp máy dễ bố trí trong nhiều mặt bằng xưởng.2.3 Khả năng cắt phôi lớn, phù hợp xưởng cơ khí và chế tạo máy
Ở góc 90°, Pilous PAB 300 DAE có khả năng cắt phôi tròn đường kính tối đa 300mm, phôi vuông tối đa 290 × 290mm và phôi chữ nhật tối đa 360 × 190mm.
Phạm vi cắt này đáp ứng nhiều công việc gia công kim loại có tiết diện lớn.2.4 Cơ chế hạ cần bằng trọng lực, hỗ trợ kiểm soát đường cắt
Máy cưa vòng trọng lực vận hành bằng cách nâng cần cưa thủ công, sau đó sử dụng trọng lượng của cần để thực hiện quá trình cắt. Tốc độ hạ cần được kiểm soát thông qua van tiết lưu dầu thủy lực, giúp điều chỉnh chuyển động phù hợp hơn với vật liệu và tiết diện phôi.

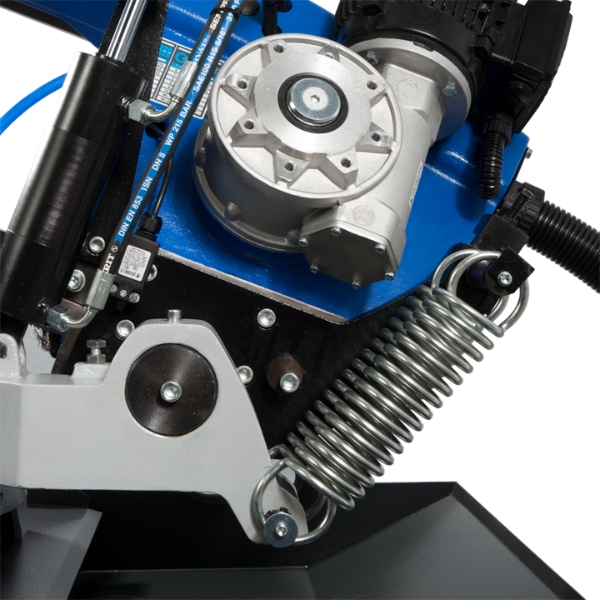

Hệ thống lò xo đàn hồi có thể điều chỉnh hỗ trợ nâng cần, giảm thao tác nâng hạ nặng nhọc cho người vận hành.2.5 Kết cấu gang xám, hỗ trợ giảm rung khi cắt
Khung cần cưa được chế tạo từ gang xám, có khả năng hấp thụ rung động.
Bệ đỡ rộng và cụm xoay cần máy chắc chắn giúp tăng độ ổn định khi xử lý các phôi kim loại có khối lượng lớn.

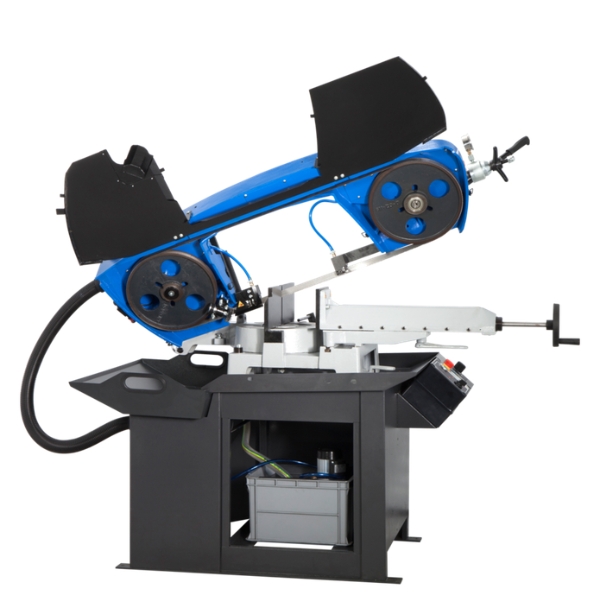

Hệ thống bánh đà dẫn động, ổ bi và cơ cấu căng lưỡi cưa được thiết kế đồng bộ nhằm hỗ trợ lưỡi cưa vận hành ổn định.
Cụm dẫn hướng giúp duy trì vị trí lưỡi trong quá trình cắt, cải thiện độ chính xác.2.6 Động cơ hai cấp tốc độ, hệ thống làm mát tích hợp
Pilous PAB 300 DAE sử dụng động cơ 3 pha với hai cấp tốc độ, cho phép lựa chọn chế độ vận hành phù hợp với điều kiện gia công.
Lưỡi cưa có kích thước 3150 × 27 × 0.9 mm, có thể lựa chọn biến thể bước răng phù hợp với từng loại kim loại.
Ngoài ra, máy được trang bị bơm làm mát hỗ trợ tản nhiệt, giảm ma sát và hạn chế ảnh hưởng của nhiệt độ đến quá trình gia công.
Thiết kế nắp che cần cưa có thể mở, thuận lợi khi vệ sinh bên trong hoặc thay lưỡi.Máy cưa vòng trọng lực Pilous PAB 300 DAE phù hợp với các xưởng cơ khí cần cắt phôi kim loại kích thước lớn, gia công góc hai chiều và linh hoạt trong thao tác gá kẹp.
Ngoài ra, bạn cũng có thể tham khảo thêm Pilous PAB 300 B (Basic) bản tiêu chuẩn hoặc liên hệ Hải Minh để được cung cấp thêm thông tin về nhiều dòng máy cưa vòng chất lượng khác.
