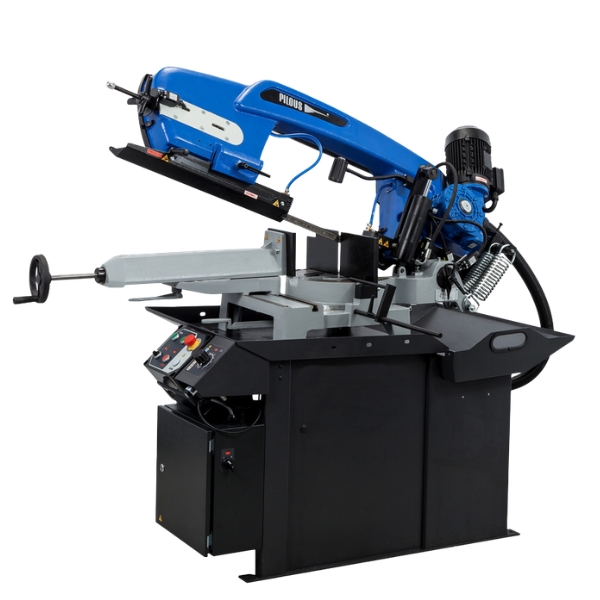

Điểm khác biệt của Pilous PAB 300 DAEH so với phiên bản PAB 300 DAE là khả năng thiết lập chiều cao nâng cần, giúp giảm thao tác nâng cần bằng tay giữa các chu kỳ cắt. Kết hợp với khả năng cắt phôi tròn tối đa 300mm tại góc 90°, điều chỉnh góc cắt từ 45° trái đến 60° phải và động cơ hai tốc độ, máy đáp ứng nhiều yêu cầu gia công trong cùng một thiết bị.1. Thông số kỹ thuật máy cưa vòng kết hợp trọng lực và thuỷ lực Pilous PAB 300 DAEH
- Model: PAB 300 DAEH
- Khả năng cắt theo góc| Hình dạng phôi | 90° | -45° | +45° | +60° |
| Phôi tròn (mm) | 300 | 220 | 240 | 155 |
| Phôi vuông (mm) | 290 | 190 | 190 | 150 |
| Phôi chữ nhật (mm) | 360 × 190 | 240 × 100 | 240 × 160 | 150 × 150 |
- Công suất động cơ: 380V, 50Hz, 1.3/1.8kW
- Công suất bơm: 380V, 50Hz, 0.09kW
- Tốc độ lưỡi cưa: 40/80m/phút
- Kích thước lưỡi cưa: 27 x 0.9mm
- Chiều cao làm việc của ê tô tối đa: 910mm
- Dung tích thùng làm mát: Khoảng 15 lít
- Kích thước máy tối thiểu: 1840 × 890 × 1520mm
- Kích thước máy tối đa : 2210 × 1720 × 2150mm
- Trọng lượng máy: 478kg2. Những điểm tạo nên khác biệt của Pilous PAB 300 DAEH
2.1 Tự động nâng cần sau mỗi lần cắt, giảm thao tác thủ công

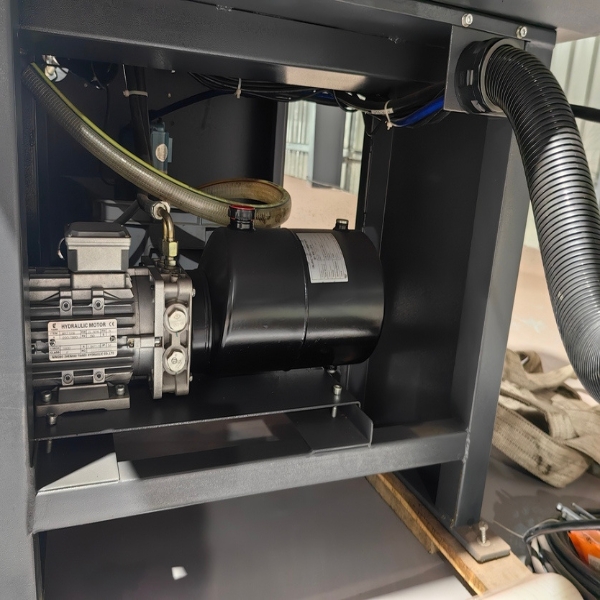

Pilous PAB 300 DAEH trang bị cụm thủy lực hỗ trợ nâng cần cưa sau khi hoàn thành chu kỳ cắt, đồng thời cho phép thiết lập vị trí nâng phù hợp với chiều cao phôi.
Thay vì phải nâng cần bằng tay sau mỗi lần cắt, người vận hành có thể tận dụng cơ cấu nâng tự động để chuẩn bị cho chu kỳ tiếp theo, hữu ích khi gia công số lượng lớn.2.2 Kết hợp trọng lực và thủy lực để kiểm soát quá trình cắt
Máy sử dụng trọng lượng của cụm cần cưa để tạo lực hạ lưỡi cưa xuống phôi. Tốc độ hạ được điều chỉnh thông qua van tiết lưu thủy lực, giúp kiểm soát quá trình cắt tốt hơn theo vật liệu và tiết diện phôi.
Sự kết hợp giữa hạ cần bằng trọng lực và nâng cần bằng thủy lực giúp duy trì nhịp độ làm việc ổn định, giảm thao tác lặp lại, phù hợp với các cơ sở cần gia công thường xuyên.2.3 Cắt phôi lớn, linh hoạt thay đổi góc gia công
Với khả năng cắt phôi tròn đường kính tối đa 300mm tại góc 90°, Pilous PAB 300 DAEH có thể phục vụ nhiều nhu cầu cắt thanh kim loại, thép hình và chi tiết cơ khí có tiết diện lớn.

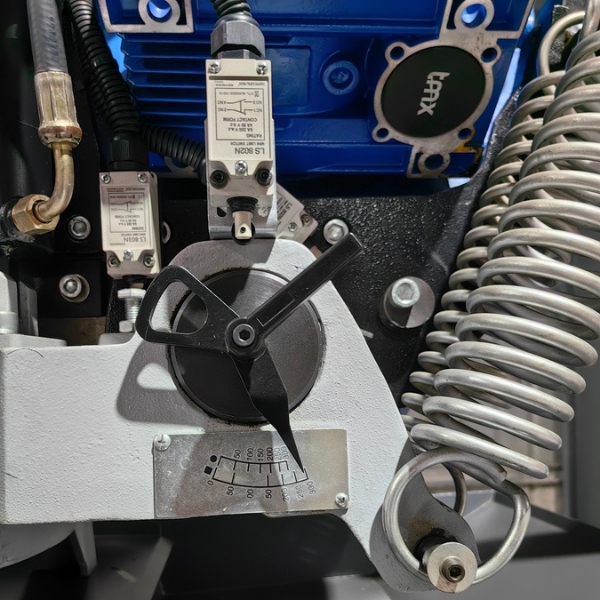

Máy hỗ trợ điều chỉnh góc cắt từ 45° bên trái đến 60° bên phải.
Bàn quay xoay cùng với cần cưa, ngăn chặn việc lưỡi cưa cắt vào bề mặt tải vật liệu của ê tô .2.4 Kết cấu gang xám, hỗ trợ độ ổn định khi cắt

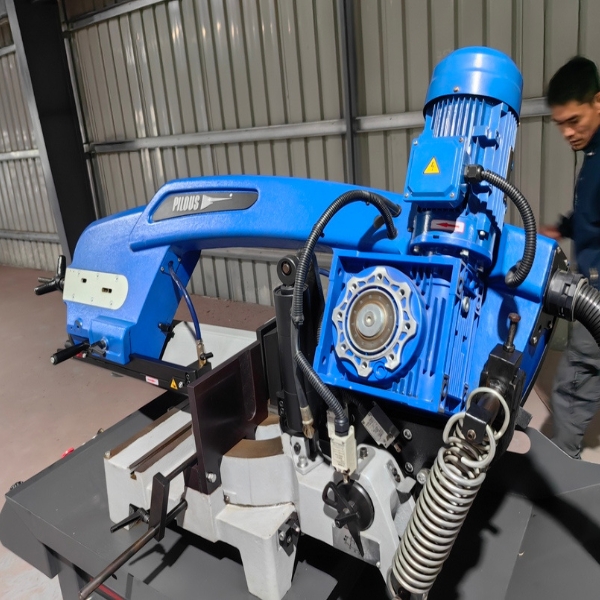

Khung máy được đúc từ gang xám, có khả năng hấp thụ rung động trong quá trình cưa cắt. Kết cấu này kết hợp với bánh đà dẫn động có đường kính lớn, hệ thống dẫn hướng và cơ cấu căng lưỡi cưa nhằm hỗ trợ lưỡi cưa làm việc ổn định.
Thiết kế cần cưa cũng được cải tiến để thuận tiện hơn cho việc bố trí hệ thống dây điện và đường cấp dung dịch làm mát, hạn chế vướng víu khi thao tác.
Nắp che sau của cần máy dễ dàng mở và khoá lại ở móc bên trên, tiện cho việc tiếp cận khu vực bên trong, vệ sinh và thay lưỡi.2.5 Hai mức tốc độ lưỡi cưa, đáp ứng nhiều loại vật liệu
Động cơ 3 pha hai tốc độ cho phép lựa chọn chế độ cắt phù hợp với từng loại vật liệu và tiết diện phôi.
Lưỡi cưa có chiều rộng 27mm, độ dày 0.9 mm với nhiều biến thể răng cho phép cắt nhiều loại vật liệu , bao gồm cả thép không gỉ hay thép công cụ.2.6 Hệ thống làm mát và các cơ cấu hỗ trợ vận hành
Máy trang bị bơm làm mát công suất 0.09 kW cùng thùng chứa dung dịch khoảng 15 lít. Dung dịch được cấp đến khu vực dẫn hướng lưỡi cưa để hỗ trợ giảm nhiệt và ma sát trong quá trình gia công.

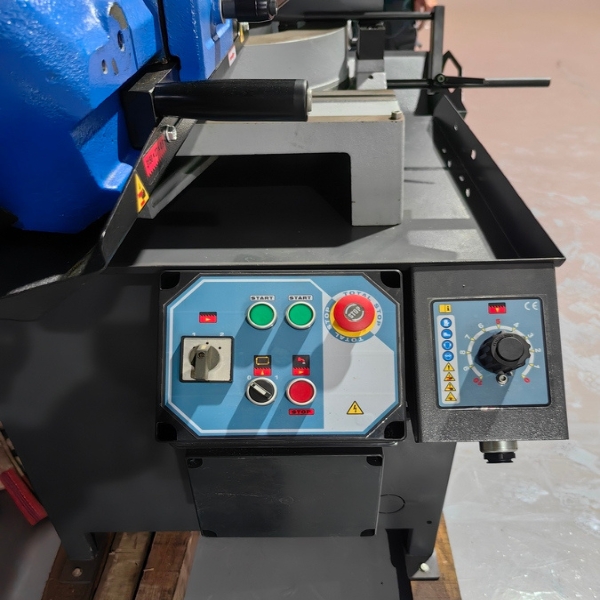

Bên cạnh đó, các bộ phận điều khiển điện và thủy lực được bố trí trên bệ máy để thuận tiện thao tác.
Cơ cấu chặn phôi có thể điều chỉnh hỗ trợ thiết lập chiều dài cắt lặp lại trong phạm vi thiết kế.3. Pilous PAB 300 DAEH phù hợp với nhu cầu sản xuất nào?
Máy cưa vòng kết hợp trọng lực và thủy lực Pilous PAB 300 DAEH nổi bật với khả năng xử lý phôi lớn, điều chỉnh góc linh hoạt và cơ cấu tự động nâng cần sau khi cắt, model này là sự lựa chọn đáng cân nhắc cho các nhu cầu như:
- Cắt phôi có tiết diện lớn: Cần khả năng cắt phôi tròn đến 300mm tại góc 90°.
- Gia công nhiều góc: Cần thực hiện cả cắt vuông góc và cắt nghiêng trong cùng một thiết bị.
- Gia công theo lô: Thường xuyên cắt nhiều chi tiết, muốn giảm thao tác nâng cần thủ công giữa các chu kỳ.
- Sản xuất kết cấu thép và chế tạo máy: Cần xử lý nhiều dạng phôi kim loại với kích thước khác nhau.
Nếu nhu cầu chỉ dừng ở việc cắt số lượng ít, phôi nhỏ và không cần cơ cấu nâng cần tự động, doanh nghiệp có thể tham khảo thêm một số model đơn giản như máy cưa vòng thủ công Pilous PAB 130 hay máy cưa vòng trọng lực Pilous PAB 235 DAE cùng nhiều model chất lượng khác đang có mặt tại các cửa hàng của Hải Minh.
